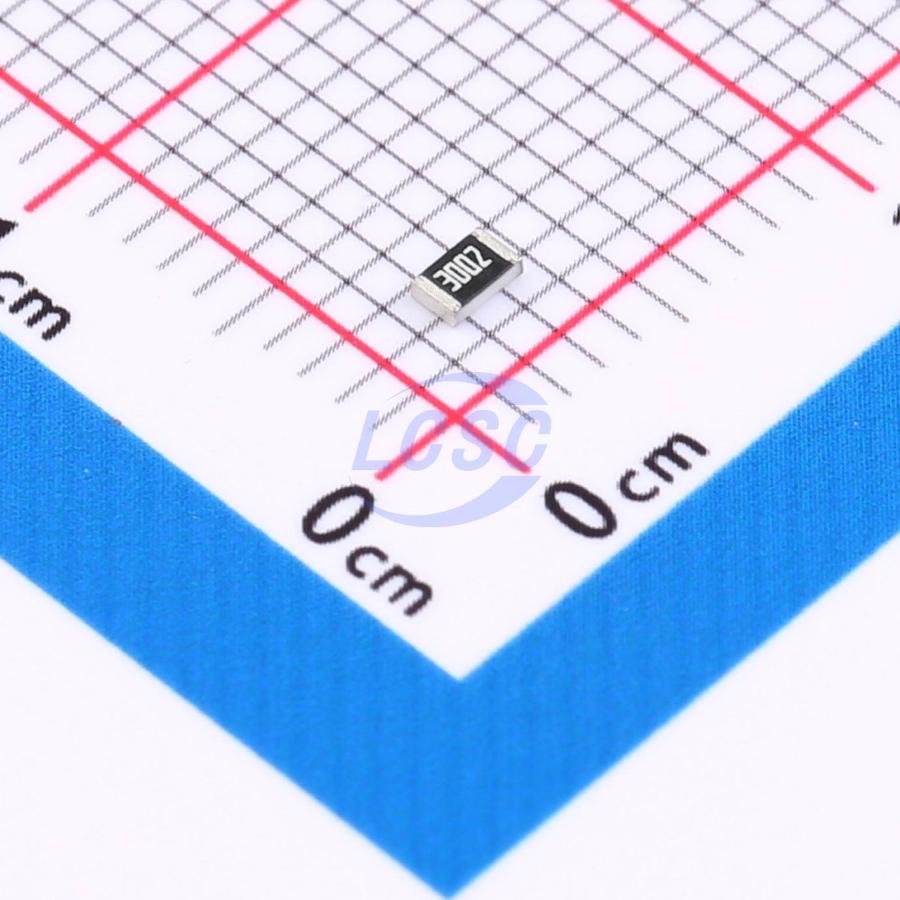

Резистор Yageo SMD YAGEO RC0805 RC0805FR-0730KL — постоянный резистор в корпусе типоразмера 0805 для поверхностного монтажа, изготовленный по толстоплёночной технологии. Номинальное сопротивление компонента — 30 кОм с допуском ±1%, что даёт достаточную точность для большинства схем без подбора номинала при монтаже партии плат.
Резистивный элемент нанесён на керамическую подложку и защищён покрытием, рассчитанным на работу в расширенном диапазоне температур от -55°C до +155°C. Температурный коэффициент сопротивления не превышает ±100 ppm/°C, поэтому номинал изменяется незначительно при нагреве платы или работе устройства в горячем помещении или на улице.
Резистор рассчитан на номинальную мощность рассеивания 0,125 Вт при максимальном рабочем напряжении 150 В. Предельное напряжение перегрузки и диэлектрическая прочность ограничены значением 300 В, а сопротивление изоляции — не менее 10 ГОм, что учитывается при выборе компонента для цепей с импульсными или повышенными напряжениями.
Выводы резистора выполнены из чистого олова без содержания свинца, корпус имеет размеры 2,00×1,25×0,50 мм. Такое исполнение подходит для автоматизированной пайки оплавлением и для производства, соответствующего директиве RoHS.
Основные характеристики
- Сопротивление: 30 кОм
- Допуск: ±1%
- Номинальная мощность: 0,125 Вт
- Максимальное рабочее напряжение: 150 В
- Максимальное напряжение перегрузки: 300 В
- Диэлектрическая прочность: 300 В
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Диапазон рабочих температур: -55...+155°C
- Сопротивление изоляции: ≥10 ГОм
- Корпус: 0805
- Размеры: 2,00×1,25×0,50 мм
- Материал выводов: чистое олово, без свинца
- Технология изготовления: толстоплёночная
- Монтаж: поверхностный (SMD)
Где применяется
- Цепи ограничения тока: защита светодиодов, транзисторных каскадов и логических выходов от превышения тока
- Делители напряжения: формирование опорных и измерительных напряжений в аналоговых узлах
- Согласование сигнальных линий: подтягивающие и гасящие резисторы в цифровых интерфейсах
- Промышленная и бытовая электроника: обвязка микроконтроллеров, источников питания и датчиков
