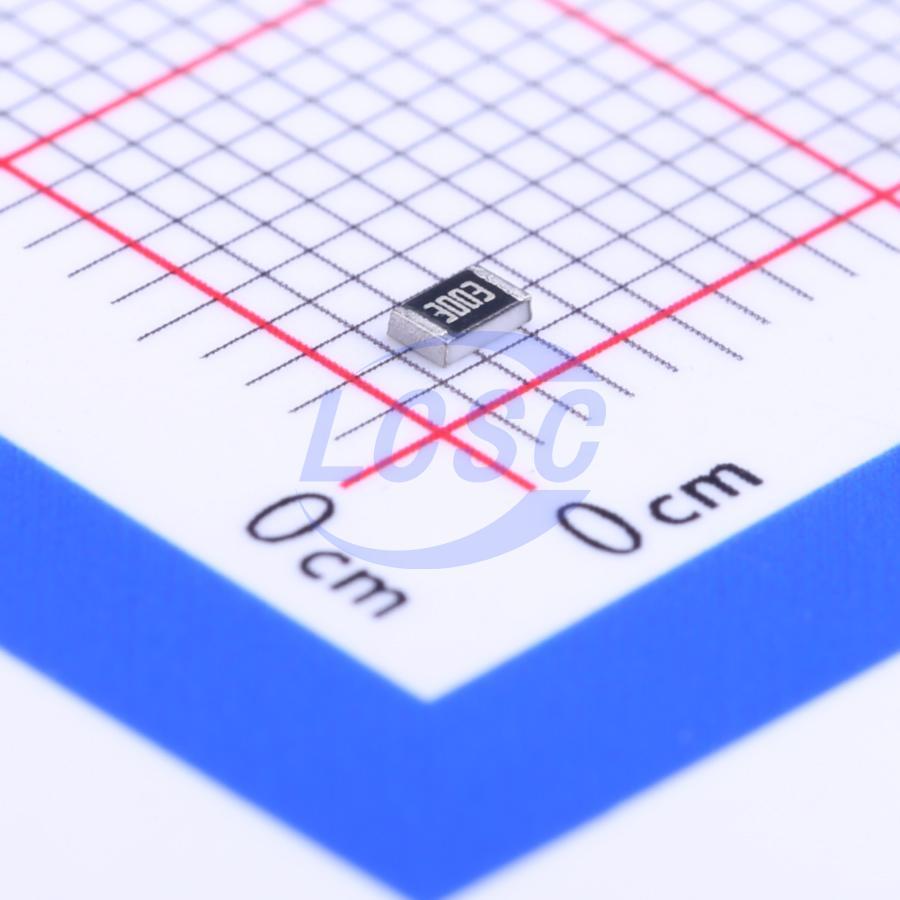

Резистор Yageo SMD YAGEO RC0805 RC0805FR-07300KL — постоянный чип-резистор для поверхностного монтажа номиналом 300 кОм в типоразмере 0805. Резистор относится к серии RC0805 — толстоплёночным резисторам общего назначения, которые применяются для ограничения тока, деления напряжения и подтяжки сигнальных линий в компактных электронных схемах.
Допуск номинала — ±1%, температурный коэффициент сопротивления — ±100 ppm/°C, что обеспечивает предсказуемое поведение сопротивления при нагреве и стабильность параметров схемы в рабочем диапазоне температур. Номинальная мощность рассеяния — 0,125 Вт (1/8 Вт) при температуре корпуса 70 °C.
Максимальное рабочее напряжение — 150 В постоянного или действующего переменного тока, максимальное допустимое перенапряжение — 300 В, диэлектрическая прочность изоляции — 300 В. Эти значения определяют границы применения резистора в цепях с повышенным напряжением, например в источниках питания и цепях защиты.
Корпус 0805 имеет длину 2,00 мм, ширину 1,25 мм и высоту 0,50 мм. Выводы выполнены из чистого олова без содержания свинца. Диапазон рабочих температур — от -55 до +155 °C, монтаж — поверхностный (SMD), что подходит для автоматизированной пайки оплавлением.
Основные характеристики
- Номинал: 300 кОм
- Допуск: ±1%
- Номинальная мощность: 0,125 Вт (1/8 Вт) при 70 °C
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Макс. рабочее напряжение: 150 В (постоянное или действующее переменное)
- Макс. перенапряжение: 300 В
- Диэлектрическая прочность: 300 В
- Корпус: 0805, 2,00 × 1,25 × 0,50 мм
- Материал выводов: чистое олово (без свинца)
- Диапазон рабочих температур: от -55 до +155 °C
- Монтаж: поверхностный (SMD)
Где применяется
- Делители напряжения: точность ±1% обеспечивает предсказуемое соотношение плеч делителя в измерительных и опорных цепях
- Ограничение тока: в цепях светодиодов и логических линий с известным рабочим напряжением
- Промышленная автоматика: широкий диапазон рабочих температур допускает применение вне отапливаемых помещений
- Бытовая техника: компактный корпус 0805 для плотного монтажа на печатных платах
Специалисты «Азияторга» подберут позицию под задачу заказчика, предложат аналог при необходимости и рассчитают срок поставки. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
