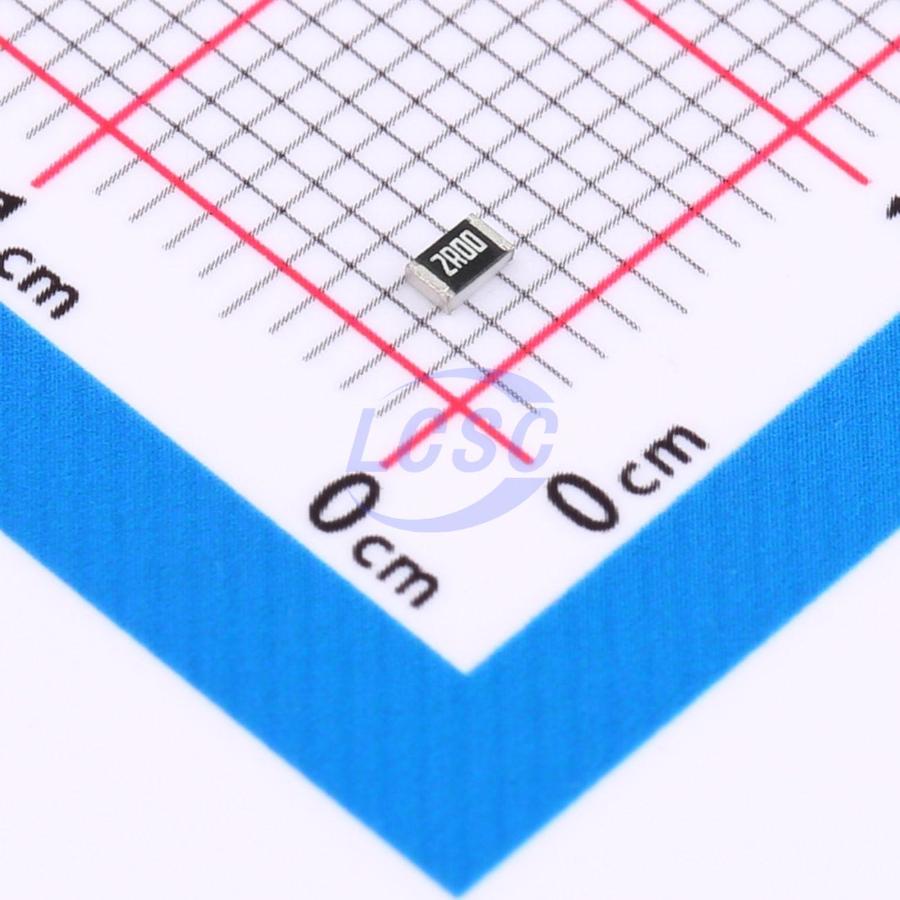

Резистор Yageo SMD YAGEO RC0805 RC0805FR-072RL — постоянный чип-резистор сопротивлением 2 Ом в корпусе типоразмера 0805 для поверхностного монтажа. Компонент выполнен по толстоплёночной технологии и относится к серии RC0805 с допуском 1%.
Резистор используется как элемент ограничения тока или формирования делителя напряжения в схемах общего назначения. Малое номинальное сопротивление в 2 Ом характерно для применения в цепях защиты по току, в шунтах для измерения тока и в качестве гасящего резистора в низкоомных цепях питания.
Номинальная мощность рассеяния — 0,125 Вт при температуре корпуса до 70 °C. Максимальное рабочее напряжение ограничено 150 В, при этом резистор способен кратковременно выдержать перенапряжение до 300 В. Диэлектрическая прочность изоляции корпуса составляет 300 В, сопротивление изоляции — не менее 10 ГОм.
Температурный коэффициент сопротивления не превышает ±200 ppm/°C, рабочий диапазон температур — от -55 до +155 °C, что позволяет применять резистор как в бытовой аппаратуре, так и в оборудовании с расширенными требованиями по нагреву. Выводы выполнены из чистого олова без содержания свинца, что соответствует требованиям бессвинцовой пайки. Компонент поставляется намотанным на катушку по 5000 штук.
Основные характеристики
- Сопротивление: 2 Ом
- Допуск: ±1%
- Номинальная мощность: 0,125 Вт
- Типоразмер корпуса: 0805
- Технология изготовления: толстоплёночная
- Материал выводов: чистое олово, без свинца
- Макс. рабочее напряжение: 150 В
- Макс. перенапряжение: 300 В
- Диэлектрическая прочность: 300 В
- Сопротивление изоляции: ≥10 ГОм
- Температурный коэффициент: ±200 ppm/°C (при R≤10 Ом)
- Диапазон рабочих температур: -55...+155 °C
- Тип монтажа: SMD
- Размеры: 2,00×1,25×0,50 мм
- Количество на катушке: 5000 шт
Где применяется
- Источники питания: токоограничивающие и шунтирующие резисторы в низковольтных цепях
- Измерительные схемы: шунты для измерения тока в силовых цепях
- Светотехника: балластные резисторы в драйверах светодиодов
- Бытовая и промышленная электроника: элементы делителей и цепей защиты на печатных платах
