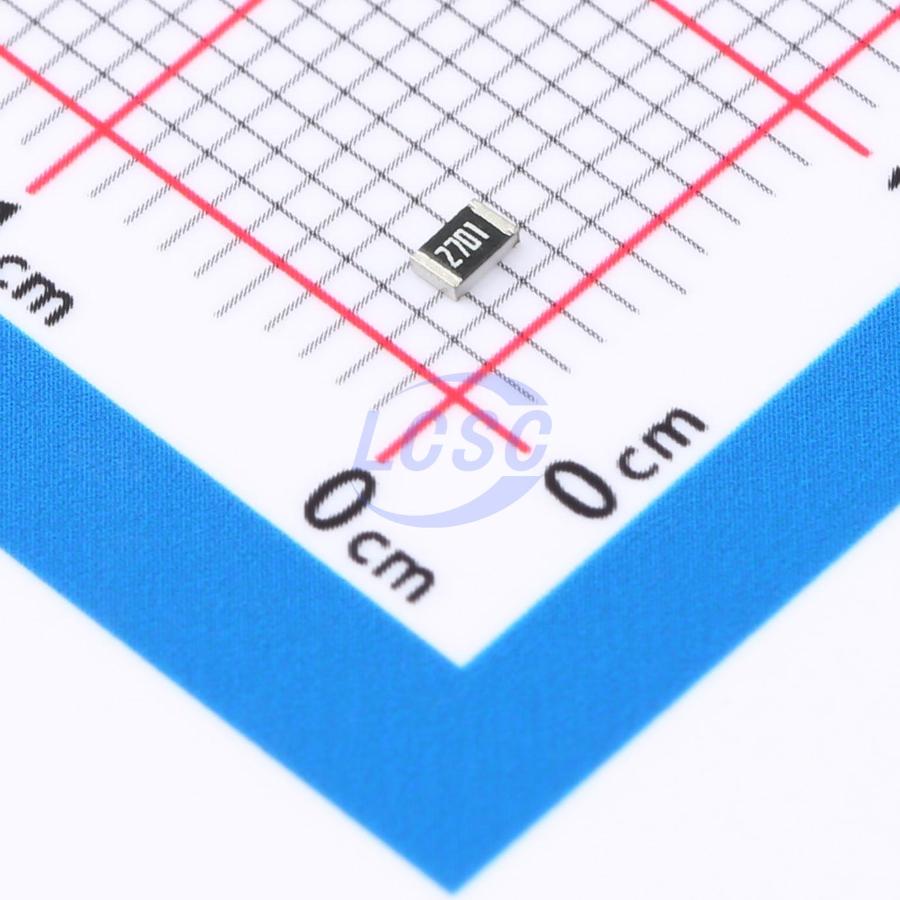

Резистор Yageo SMD YAGEO RC0805 RC0805FR-072K7L — постоянный чип-резистор толстоплёночного типа номиналом 2,7 кОм в корпусе типоразмера 0805 для поверхностного монтажа. Резистор относится к серии RC0805 и предназначен для ограничения тока, формирования делителей напряжения и других базовых функций в аналоговых и цифровых схемах.
Допуск сопротивления составляет ±1%, температурный коэффициент — ±100 ppm/°C, что обеспечивает стабильность номинала при изменении температуры окружающей среды. Номинальная рассеиваемая мощность — 0,125 Вт, максимальное рабочее напряжение — 150 В, при кратковременной перегрузке резистор выдерживает до 300 В, диэлектрическая прочность корпуса — также 300 В.
Корпус имеет размеры 2,00×1,25×0,50 мм, ширина торцевых контактных площадок — 0,35 мм, что соответствует стандартному посадочному месту 0805. Выводы выполнены из чистого олова без содержания свинца. Резистор поставляется намотанным на ленту в катушке по 5000 штук, такая упаковка рассчитана на автоматизированный монтаж на конвейерных линиях.
Рабочий диапазон температур — от -55 до +155°C, что расширяет область применения резистора за пределы бытовой аппаратуры и позволяет использовать его в схемах с повышенными требованиями к температурной стойкости.
Основные характеристики
- Номинал: 2,7 кОм
- Допуск: ±1%
- Номинальная мощность: 0,125 Вт
- Температурный коэффициент: ±100 ppm/°C
- Максимальное рабочее напряжение: 150 В
- Напряжение перегрузки: 300 В
- Диэлектрическая прочность: 300 В
- Размеры корпуса: 2,00×1,25×0,50 мм (типоразмер 0805)
- Ширина контактных площадок: 0,35 мм
- Материал выводов: чистое олово, без содержания свинца
- Диапазон рабочих температур: от -55 до +155°C
- Упаковка: лента на катушке, 5000 шт.
- Монтаж: поверхностный (SMD)
Где применяется
- Серийное производство электроники: массовый монтаж на автоматических линиях благодаря ленточной упаковке
- Промышленная и автомобильная аппаратура: расширенный диапазон рабочих температур подходит для жёстких условий эксплуатации
- Аналоговые и цифровые схемы: делители напряжения, ограничение тока, подтяжка сигнальных линий
- Ремонт и восстановление плат: замена вышедших из строя резисторов того же номинала и типоразмера
Специалисты Азияторга подберут резистор RC0805FR-072K7L под нужный номинал и объём партии, предложат аналог при необходимости и рассчитают срок поставки из Китая — заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
