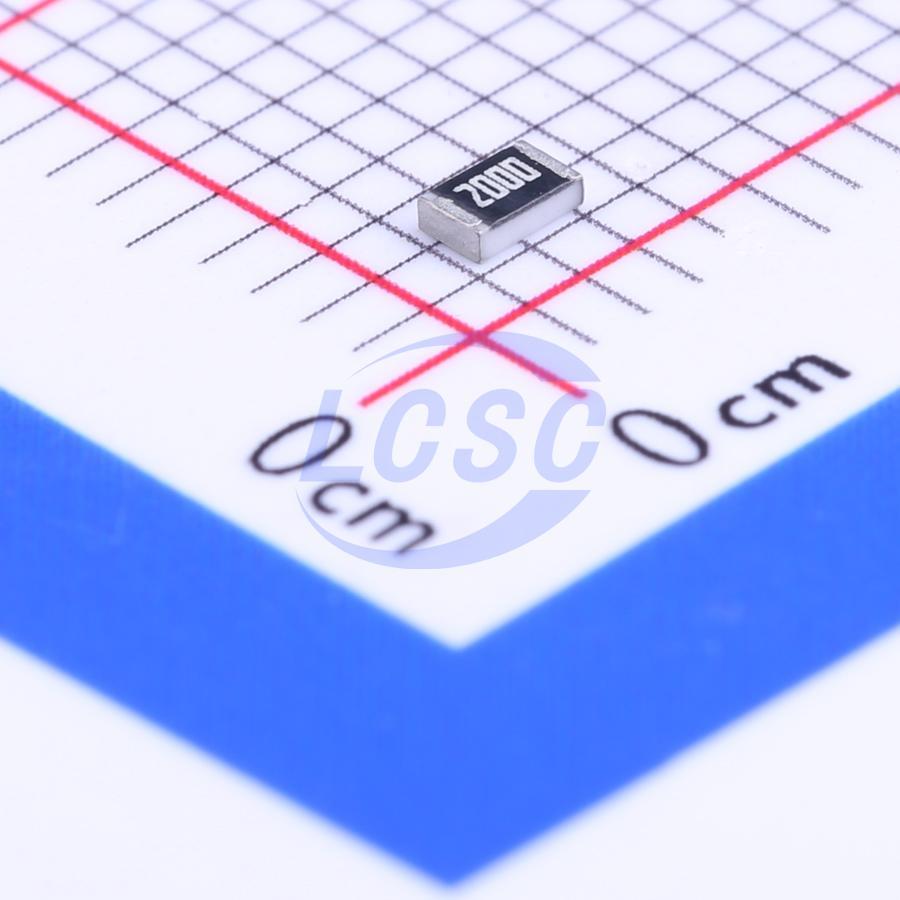

Резистор Yageo SMD YAGEO RC0805 RC0805FR-07200RL — постоянный чип-резистор в корпусе типоразмера 0805 из серии RC0805. Его сопротивление составляет 200 Ом, допуск — ±1 %. Резистивный слой выполнен по толстоплёночной технологии, а выводы сделаны из чистого олова без свинца, что подходит для бессвинцовой пайки.
Номинальная мощность — 0,125 Вт. Для сопротивления 200 Ом это соответствует рабочему напряжению 5 В и номинальному току 25 мА. Предельное напряжение, которое выдерживает корпус, — 150 В, а максимальное напряжение перегрузки — 300 В. Диэлектрическая прочность тоже 300 В. Эти значения описывают допустимые кратковременные режимы, а не рабочие: длительная нагрузка должна оставаться в пределах номинальной мощности.
Температурный коэффициент сопротивления — ±100 ppm/°C. Это означает смещение номинала в пределах ±0,1 % на каждые 10 °C, и при расчёте точных цепей в широком температурном диапазоне это нужно учитывать. Допустимая рабочая температура — от −55 до +155 °C.
Размеры корпуса: 2,00 × 1,25 × 0,50 мм, ширина вывода 0,35 мм. Резистор поставляется в катушках по 5000 штук на 7-дюймовой ленте, что удобно для автоматического монтажа. Серия RC0805 охватывает диапазон от 1 Ом до 10 МОм по ряду E96, поэтому при необходимости под ту же посадочную площадку можно подобрать другой номинал.
Основные характеристики
- Сопротивление: 200 Ом
- Допуск: ±1 %
- Номинальная мощность: 0,125 Вт
- Рабочее напряжение: 5 В
- Номинальный ток: 25 мА
- Максимальное напряжение: 150 В, перегрузка до 300 В
- Температурный коэффициент: ±100 ppm/°C
- Рабочая температура: от −55 до +155 °C
- Конструкция: толстая плёнка, корпус 0805
- Выводы: чистое олово, без свинца
- Упаковка: 5000 штук в катушке
Где применяется
- Токоограничение: резисторы светодиодов и входов микросхем при питании от низкого напряжения.
- Делители напряжения и подтяжки: линии цифровых интерфейсов и опорные цепи, где достаточно допуска 1 %.
- Бытовая электроника: платы с автоматизированной сборкой и бессвинцовой пайкой.
- Промышленная автоматика: модули ввода-вывода и датчиков, рассчитанные на широкий температурный диапазон.
