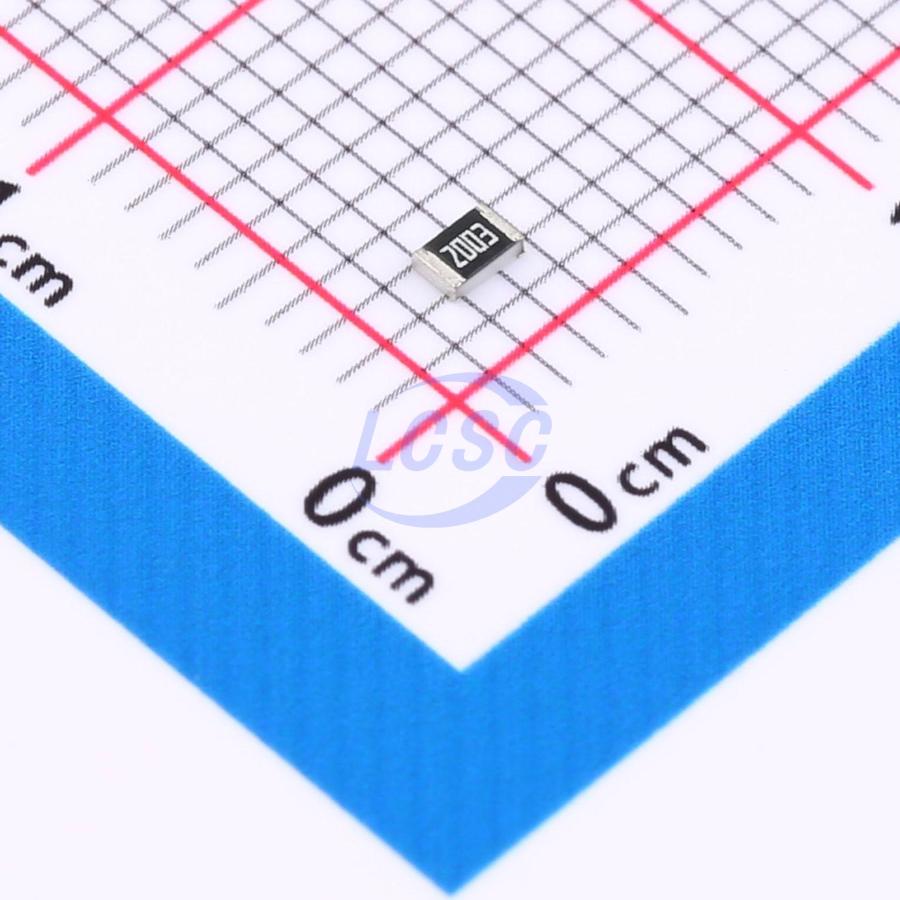

Резистор Yageo SMD YAGEO RC0805FR-07200KL — толстопленочный чип-резистор типоразмера 0805 с сопротивлением 200 кОм и допуском 1 %, предназначен для поверхностного монтажа. Компонент применяется в аналоговых и смешанных сигналах схемах: входных каскадах, фильтрах, цепях обратной связи, делителях напряжения.
Номинальная мощность рассеивания составляет 0,125 Вт (1/8 Вт), что достаточно для большинства слабосигнальных приложений. Максимальное рабочее напряжение 150 В позволяет использовать резистор в схемах с напряжением питания до 100 В постоянного тока. Компонент работает в диапазоне температур от −55 до +155 °C с температурным коэффициентом ±100 ppm/°C, что обеспечивает хорошую стабильность сопротивления при изменении температуры.
Максимальное импульсное напряжение 300 В гарантирует безопасность компонента при кратковременных перегрузках. Диэлектрическая прочность 300 В обеспечивает надежную изоляцию выводов. Размеры 2,0 × 1,25 × 0,5 мм позволяют использовать компонент в современных печатных платах с высокой плотностью монтажа. Выводы выполнены из чистого олова без свинца.
Основные характеристики
Резистор 200 кОм с допуском 1 %, напряжение 150 В, мощность 0,125 Вт, температурный коэффициент ±100 ppm/°C, диапазон −55…+155 °C.
Где применяется
- Входные каскады усилителей: входные сопротивления операционных усилителей, переходные сопротивления в приемных трактах
- Цепи обратной связи: резисторы обратной связи в усилителях, компараторах, схемах регулирования напряжения
- Делители напряжения: снижение высокого напряжения для входов АЦП и компараторов, схемы контроля батарей и источников питания
- Фильтры и согласующие цепи: элементы входных и выходных фильтров, согласование импеданса между каскадами
Специалисты компании оказывают помощь в подборе резистора под вашу схему, предлагают аналоги производителей и рассчитают сроки поставки. Направьте заявку на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
