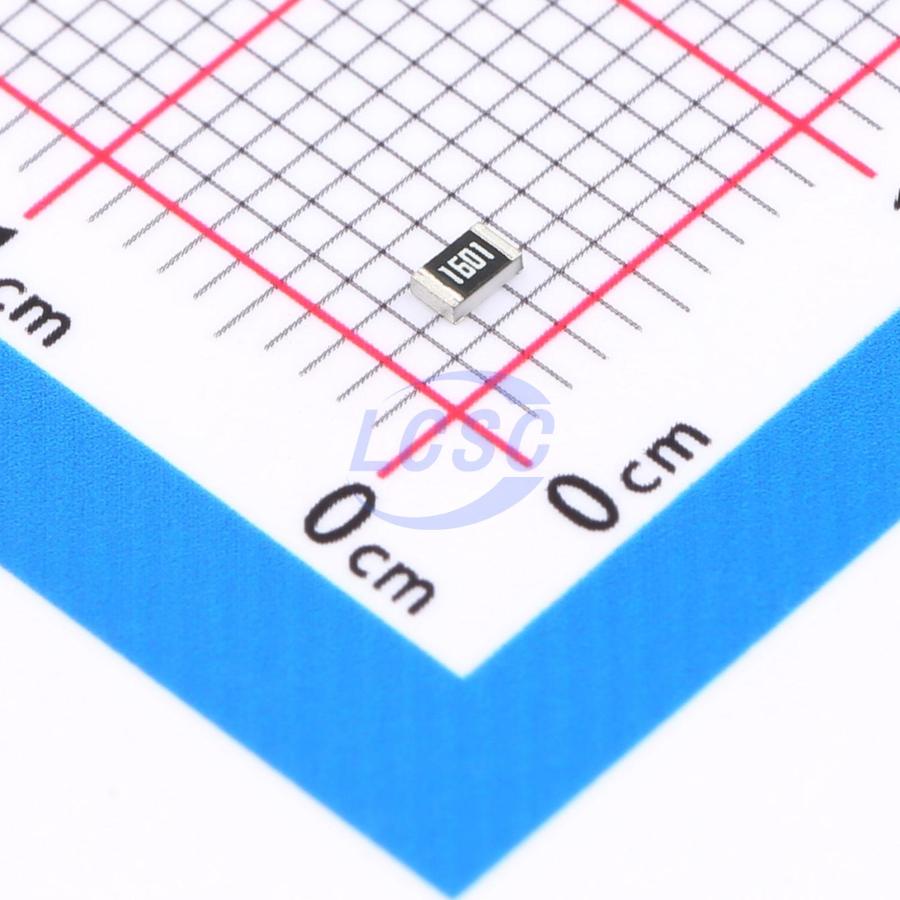

Резистор Yageo SMD YAGEO RC0805 RC0805FR-071K6L — постоянный чип-резистор сопротивлением 1.6 кОм в корпусе типоразмера 0805, рассчитанный на поверхностный монтаж. Компонент относится к серии RC0805 общего назначения и применяется для ограничения тока и деления напряжения в стандартных электронных схемах.
Резистивный слой нанесён на керамическое основание и защищён внешним покрытием, а выводы выполнены из чистого олова без содержания свинца. Такое исполнение соответствует требованиям бессвинцовой пайки и подходит для автоматизированного монтажа на конвейерных линиях.
Сопротивление выдерживается с допуском ±1% и температурным коэффициентом ±100 ppm/°C — это точнее, чем у резисторов допуска 5%, и обеспечивает более стабильное поведение номинала при колебаниях температуры. Рабочий диапазон температур составляет от -55°C до +155°C, а сопротивление изоляции корпуса — не менее 10 ГОм.
Максимальное рабочее напряжение резистора составляет 150 В, кратковременное перенапряжение допускается до 300 В, этим же значением задана диэлектрическая прочность корпуса. Номинальная мощность рассеивания — 0.125 Вт (1/8 Вт), что соответствует стандартному режиму для корпуса 0805.
Основные характеристики
- Сопротивление: 1.6 кОм
- Допуск: ±1%
- Номинальная мощность: 0.125 Вт (1/8 Вт)
- Корпус: 0805
- Температурный коэффициент: ±100 ppm/°C
- Диапазон рабочих температур: от -55°C до +155°C
- Максимальное рабочее напряжение: 150 В
- Максимальное напряжение перегрузки: 300 В
- Диэлектрическая прочность: 300 В
- Сопротивление изоляции: не менее 10 ГОм
- Габариты: длина 2.00 мм, ширина 1.25 мм, высота 0.50 мм
- Материал выводов: чистое олово, бессвинцовое
Где применяется
- Источники питания: делители обратной связи и токоограничивающие цепи
- Цифровая и аналоговая схемотехника: подтягивающие резисторы и согласование уровней сигналов
- Промышленная электроника: узлы с повышенными требованиями к точности номинала
- Серийное производство: монтаж по стандартной ленточной упаковке для автоматической установки
