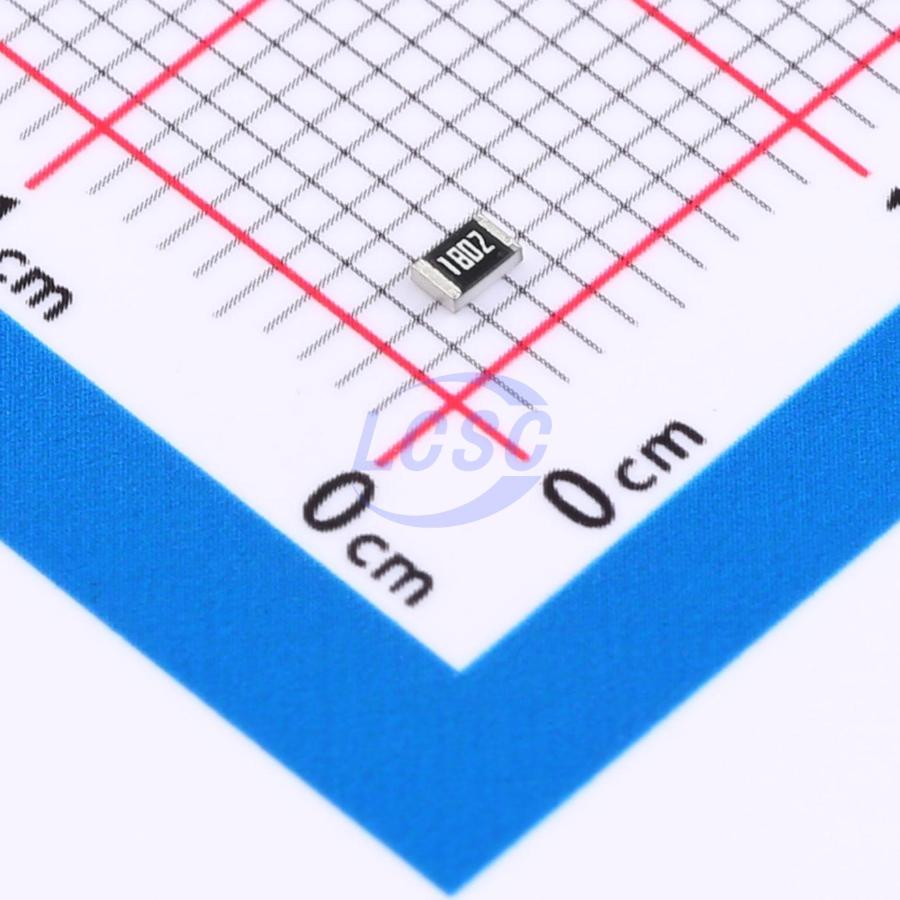

Резистор Yageo SMD YAGEO RC0805 RC0805FR-0718KL — толстопленочный чип-резистор корпуса 0805, рассчитанный на поверхностный монтаж. Номинальное сопротивление 18 кОм, допуск ±1 %. Компонент работает в диапазоне напряжений до 150 В и может пропускать ток до 5 А при номинальной мощности 1/8 Вт на температуре 70 °C. Конструкция позволяет безопасно функционировать при коротких скачках напряжения до 300 В. Материал выводов — олово без свинца.
Толстопленочная конструкция на керамической подложке обеспечивает стабильность параметров в процессе работы. Температурный коэффициент составляет ±100 ppm/°C, что типично для этого класса компонентов. При термоударах в диапазоне −55…+155 °C и циклических механических нагрузках отклонение сопротивления не превышает указанного допуска.
Позиция предназначена для использования в цепях общего назначения, где требуется высокая точность номиналов. На катушке диаметром 7 дюймов размещается 5000 единиц компонента, что удобно для серийного производства и закупок в разных объёмах.
Основные характеристики
Толстопленочный резистор 0805 с сопротивлением 18 кОм ±1 % и номинальной мощностью 1/8 Вт. Максимальное напряжение 150 В, рабочий диапазон температур −55…+155 °C.
Где применяется
- Цепи деления напряжения: в аналоговых схемах и измерительных блоках
- Цепи ограничения тока: в защитных и управляющих цепях
- Цепи обратной связи: в усилителях и преобразователях
- Источники опорного напряжения: в устройствах контроля и регулирования
