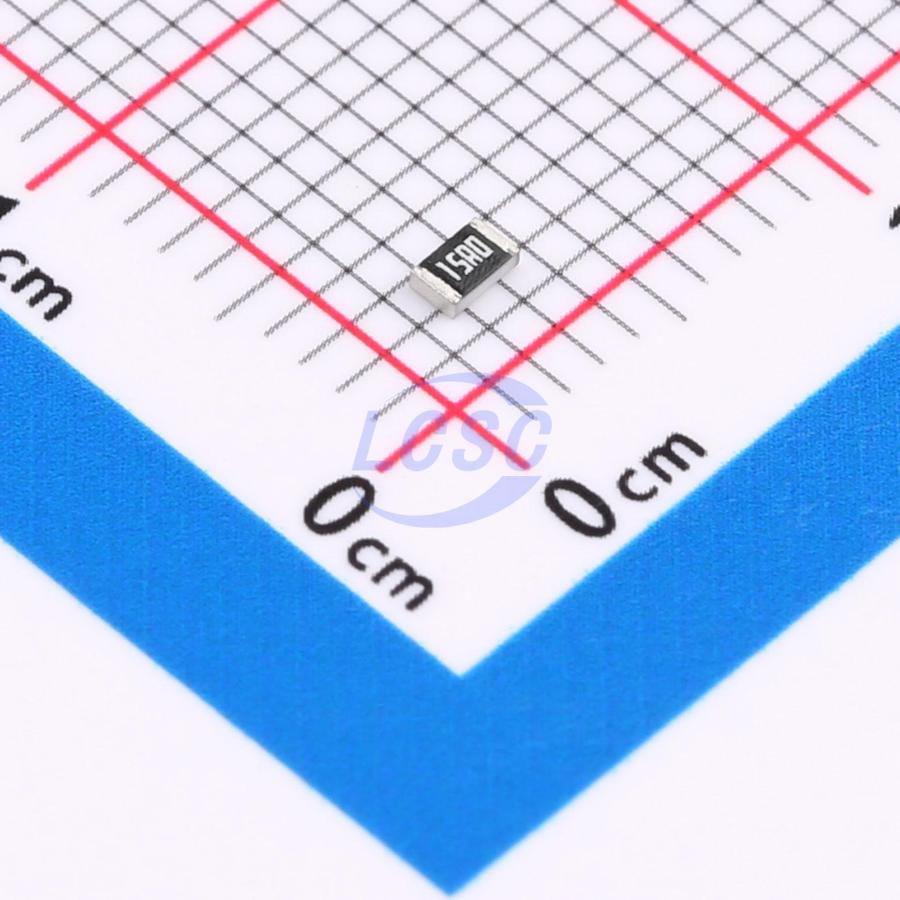

Резистор Yageo SMD YAGEO RC0805 RC0805FR-0715RL — постоянный чип-резистор для поверхностного монтажа типоразмера 0805 из серии RC0805 с повышенной точностью FR, допуск ±1%. Номинал этого исполнения — 15 Ом, номинальная мощность рассеивания — 0,125 Вт. Резистор выполнен по толстоплёночной технологии и предназначен для использования как элемент ограничения тока и делителя напряжения в компактных электронных узлах.
Габариты корпуса — 2,00 х 1,25 х 0,50 мм, что соответствует стандартному размеру 0805 и позволяет устанавливать компонент на платах с высокой плотностью монтажа. Выводы резистора покрыты чистым оловом без свинца, что обеспечивает совместимость с бессвинцовыми технологиями пайки.
При номинальной мощности 0,125 Вт и сопротивлении 15 Ом расчётное номинальное напряжение на резисторе составляет 1,37 В, а предельное рабочее напряжение — 150 В. Максимальное напряжение перегрузки и предельное перенапряжение равны 300 В, диэлектрическая прочность корпуса рассчитана на то же значение — эти параметры задают допустимые кратковременные броски в цепи, где установлен резистор.
Температурный коэффициент сопротивления составляет ±100 ppm/°C, рабочий диапазон температур — от -55°C до +155°C, что шире типового промышленного диапазона и допускает применение в условиях повышенного нагрева платы. Сопротивление изоляции между выводами и корпусом — 10 ГОм.
Основные характеристики
- Тип: резистор постоянный, серия RC0805
- Номинал: 15 Ом
- Допуск сопротивления: ±1%
- Номинальная мощность: 0,125 Вт
- Корпус: 0805 (2,00 х 1,25 х 0,50 мм)
- Материал выводов: чистое олово, без свинца
- Номинальное напряжение: 1,37 В
- Максимальное рабочее напряжение: 150 В
- Максимальное напряжение перегрузки: 300 В
- Диэлектрическая прочность: 300 В
- Температурный коэффициент: ±100 ppm/°C
- Рабочий диапазон температур: -55°C до +155°C
- Сопротивление изоляции: 10 ГОм
- Монтаж: SMD
Где применяется
- Ограничение тока: защита светодиодов и логических цепей от превышения тока
- Делители напряжения: формирование опорных уровней в измерительных и управляющих схемах
- Плотный монтаж: платы с высокой плотностью размещения компонентов
- Промышленная электроника: работа в расширенном диапазоне температур благодаря запасу по нагреву
