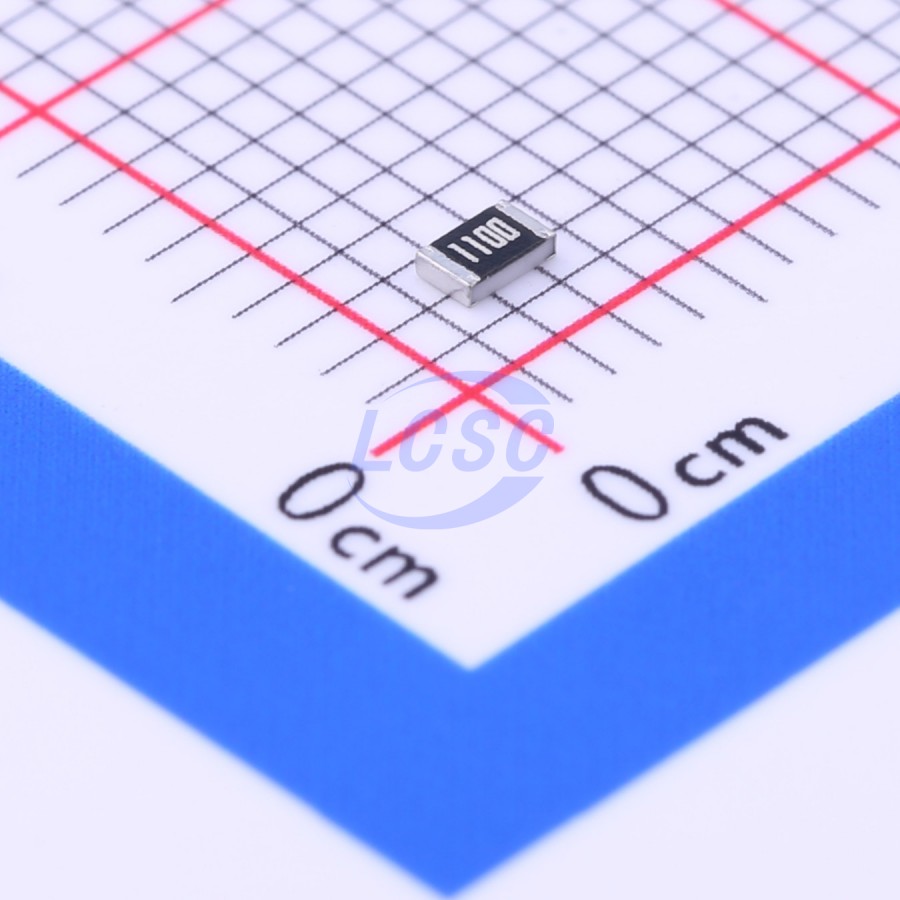

Резистор Yageo SMD YAGEO RC0805 RC0805FR-07110RL — постоянный резистор типоразмера 0805 для поверхностного монтажа, номинальное сопротивление 110 Ом. Входит в серию RC0805, в рамках которой при допуске 1% выпускаются номиналы от 1 Ом до 10 МОм. Устанавливается в цепи ограничения тока, делители напряжения и узлы согласования сигналов.
Резистивный элемент изготовлен по толстоплёночной технологии, выводы покрыты безсвинцовым составом на основе чистого олова. Допуск сопротивления — 1%, температурный коэффициент — ±100 ppm/°C, что обеспечивает стабильный номинал при изменении температуры окружающей среды.
Компонент рассчитан на номинальную мощность 0,125 Вт и максимальное рабочее напряжение 150 В. Кратковременные перегрузки до 300 В переносятся без пробоя изоляции — диэлектрическая прочность составляет те же 300 В. Сопротивление изоляции резистора не менее 10 ГОм, что ограничивает паразитные токи утечки в высокоомных цепях.
Рабочий диапазон температур — от -55°C до +155°C. При номинальной мощности расчётный ток через резистор составляет около 33,7 мА, что задаёт верхнюю границу тока для применения в маломощных цепях.
Основные характеристики
- Сопротивление: 110 Ом
- Допуск: 1%
- Диапазон сопротивлений серии: от 1 Ом до 10 МОм (при допуске 1%)
- Корпус: 0805
- Номинальная мощность: 0,125 Вт
- Максимальное рабочее напряжение: 150 В
- Максимальное напряжение перегрузки: 300 В
- Диэлектрическая прочность: 300 В
- Сопротивление изоляции: не менее 10 ГОм
- Расчётный номинальный ток: 33,7 мА
- Диапазон рабочих температур: от -55°C до +155°C
- Температурный коэффициент: ±100 ppm/°C
- Материал выводов: безсвинцовое покрытие, чистое олово
- Размеры: 2,00×1,25×0,50 мм
- Конструкция: толстоплёночная
Где применяется
- Делители напряжения и цепи ограничения тока: применяются в бытовой и промышленной электронике общего назначения.
- Высокоомные измерительные цепи: сопротивление изоляции не менее 10 ГОм снижает токи утечки в чувствительных узлах.
- Оборудование с широким диапазоном рабочих температур: диапазон -55...+155°C подходит для промышленных и наружных устройств.
- Схемы с повышенным рабочим напряжением: рабочее напряжение до 150 В превышает типичные показатели корпуса 0603.
