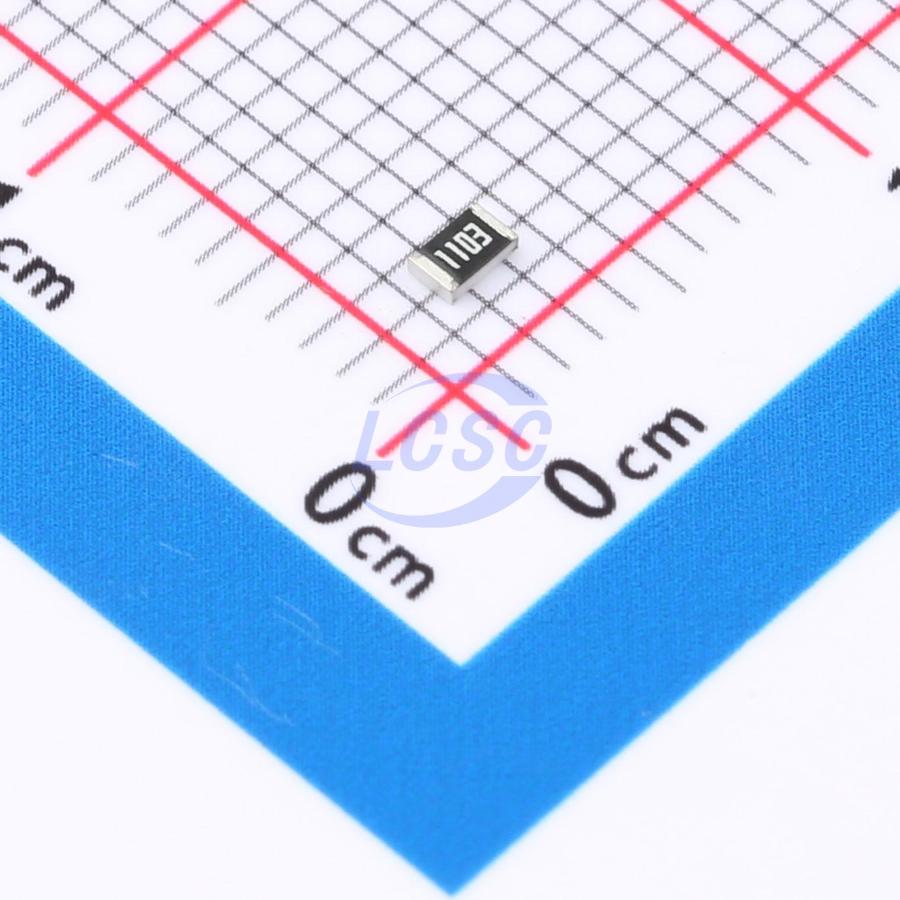

Резистор Yageo SMD YAGEO RC0805 RC0805FR-07110KL — толстоплёночный чип-резистор постоянного сопротивления номиналом 110 кОм в корпусе 0805 для поверхностного монтажа. Резистивный слой нанесён методом толстой плёнки на керамическую подложку и защищён покрытием с паяемостью не хуже 95% площади вывода, что обеспечивает устойчивый контакт при пайке оплавлением на конвейере.
Допуск сопротивления — 1%, температурный коэффициент — ±200 ppm/°C. После теплового воздействия при пайке отклонение сопротивления укладывается в ±(0,5%+0,05 Ом) для допуска 1%, после кратковременной электрической перегрузки и после механического изгиба платы — в ±(1,0%+0,05 Ом). Резистор рассчитан на номинальную мощность 0,125 Вт при температуре корпуса до 70°C и сохраняет работоспособность в диапазоне от -55°C до +155°C. Максимальное рабочее напряжение — 150 В, диэлектрическая прочность изоляции при переменном токе — 300 В.
Выводы выполнены из чистого олова без свинца, сопротивление изоляции между выводами — не менее 10 ГОм. Номинал 110 кОм промаркирован 4-значным кодом по системе E-24/E-96, код маркировки — 1103. Поставка выполняется на катушках трёх типоразмеров: 7 дюймов на 5000 штук, 10 дюймов на 10000 штук или 13 дюймов на 20000 штук, что позволяет подобрать партию под объём производства.
Основные характеристики
- Сопротивление: 110 кОм
- Допуск: ±1%
- Номинальная мощность: 0,125 Вт (при 70°C)
- Корпус: 0805, поверхностный монтаж
- Максимальное рабочее напряжение: 150 В
- Диэлектрическая прочность: 300 В AC
- Диапазон рабочих температур: -55°C…+155°C
- Температурный коэффициент: ±200 ppm/°C
- Материал выводов: чистое олово, без свинца
- Маркировка: код 1103 (4-значный, EIA)
- Упаковка: катушка 7” — 5000 шт., доступны 10” и 13”
Где применяется
- Подтягивающие резисторы: номинал 110 кОм характерен для линий с низким энергопотреблением в цифровых интерфейсах.
- Делители обратной связи: настройка выходного напряжения в источниках питания и линейных стабилизаторах.
- Времязадающие RC-цепи: формирование постоянных времени в таймерах и генераторах.
- Входные цепи измерительных трактов: масштабирование сигнала перед АЦП.
