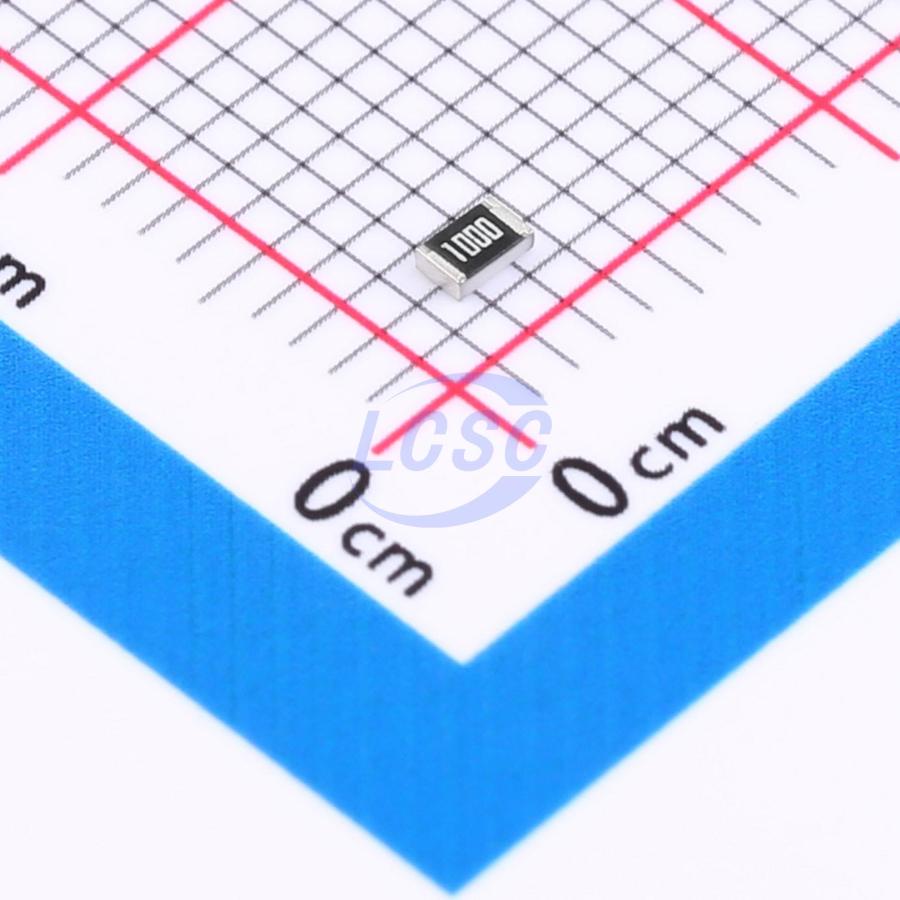

Резистор Yageo RC0805 RC0805FR-07100RL — толстопленочный чип-резистор серии RC0805 в компактном корпусе типоразмера 0805 (2,0 × 1,25 × 0,5 мм). Номинальное сопротивление 100 Ом, допуск ±1%, номинальная мощность 0,125 Вт соответствуют применению в цепях управления логикой, сигнальных трактах и развязке напряжений. Максимальное рабочее напряжение 150 В обеспечивает использование компонента в большинстве цифровых и аналоговых приложений на напряжениях 3,3 В, 5 В и 12 В.
Типоразмер 0805 является одним из самых распространённых стандартов для поверхностного монтажа, что облегчает разработку плат и обеспечивает доступность компонентов. Выводы резистора выполнены из чистого олова без свинца, соответствуя требованиям RoHS и экологичности. Рабочий диапазон температур от −55°C до +155°C гарантирует работоспособность в сложных климатических условиях. Температурный коэффициент ±100 ppm/°C обеспечивает слабую зависимость параметров от температурных колебаний. Сопротивление изоляции не менее 10 ГОм.
Основные характеристики
Точностный резистор 100 Ом (±1%) в корпусе 0805 с мощностью 0,125 Вт и напряжением 150 В. Температурный коэффициент ±100 ppm/°C, диапазон рабочих температур −55…+155°C, сопротивление изоляции не менее 10 ГОм.
Где применяется
- Резисторы pull-up и pull-down: подтягивание логических входов микроконтроллеров, логических микросхем и датчиков к уровням питания или земли
- Согласование сигналов: защита выходов логических микросхем от перегрузки, ограничение диапазона напряжений входных линий
- Фильтрация и развязка: построение RC-фильтров для подавления помех в сигнальных и силовых линиях
- Цепи управления и дешифрации: использование в матрицах адресации, мультиплексорах и декодерах на логических элементах
