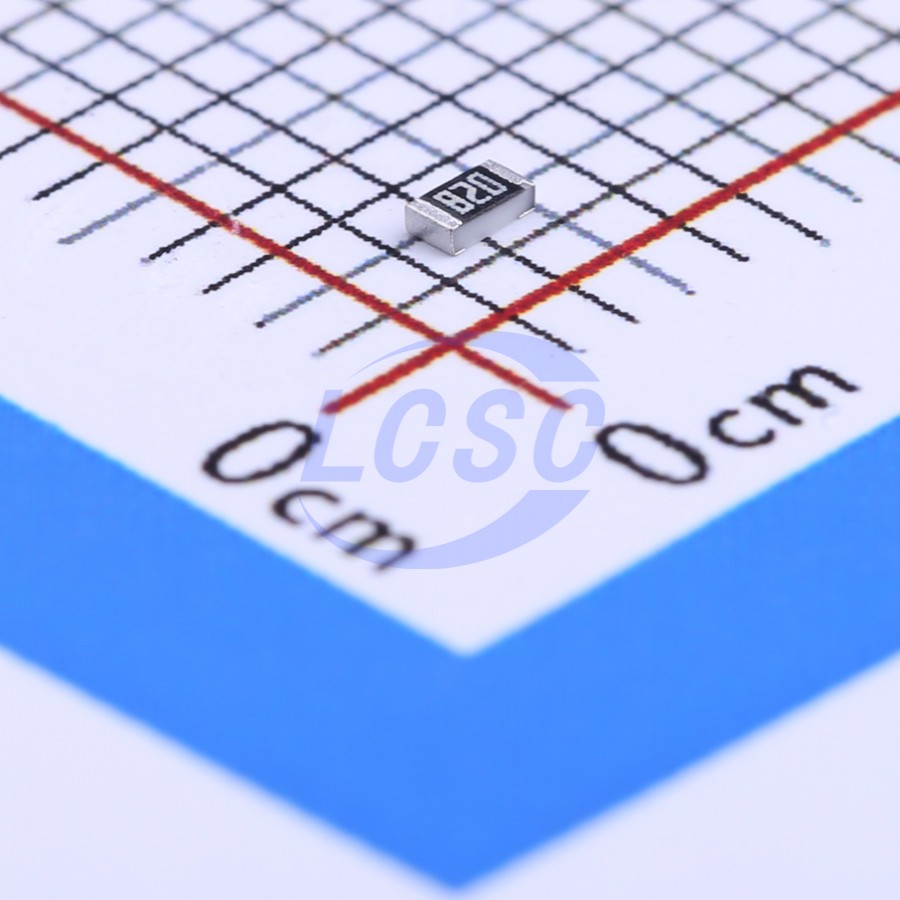

Резистор Yageo RC0603JR-0782RL — постоянный резистор для поверхностного монтажа номиналом 82 Ом с допуском ±5 %. Компонент выполнен в корпусе типоразмера 0603 и предназначен для ограничения тока и построения делителей напряжения на платах с плотным монтажом.
Резистивный элемент нанесён по толстопленочной технологии на керамическую подложку, а выводы на торцах корпуса рассчитаны на пайку методом поверхностного монтажа. Номинальная рассеиваемая мощность составляет 0,1 Вт, максимальное рабочее напряжение — 50 В, максимальная электрическая прочность изоляции — 100 В.
Резистор сохраняет заявленные параметры в диапазоне температур от -55 до +155 °C. Температурный коэффициент сопротивления не превышает ±100 ppm/°C, а сопротивление изоляции — не менее 10 ГОм, что ограничивает токи утечки при работе на высоковольтных участках схемы.
Компактные габариты — 1,6 × 0,8 × 0,45 мм — позволяют устанавливать резистор на платах с высокой плотностью размещения элементов без потери доступа для последующей пайки соседних компонентов.
Основные характеристики
- Сопротивление: 82 Ом
- Допуск: ±5 %
- Номинальная мощность: 0,1 Вт
- Максимальное рабочее напряжение: 50 В
- Электрическая прочность: 100 В
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Диапазон рабочих температур: от -55 до +155 °C
- Сопротивление изоляции: не менее 10 ГОм
- Корпус: 0603
- Монтаж: поверхностный (SMD)
- Габариты: 1,6 × 0,8 × 0,45 мм
Где применяется
- Ограничение тока: защита светодиодов и входных цепей от превышения рабочего тока
- Делители напряжения: формирование опорных и измерительных напряжений в аналоговых узлах
- Согласующие цепи: подстройка уровней сигналов в цифровых и смешанных схемах
- Плотный монтаж: применение на компактных платах потребительской и промышленной электроники
Специалисты Азияторга подберут аналог резистора Yageo RC0603JR-0782RL при отсутствии позиции на складе, предложат замену с нужным номиналом и допуском и рассчитают срок поставки под объём заказа. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
