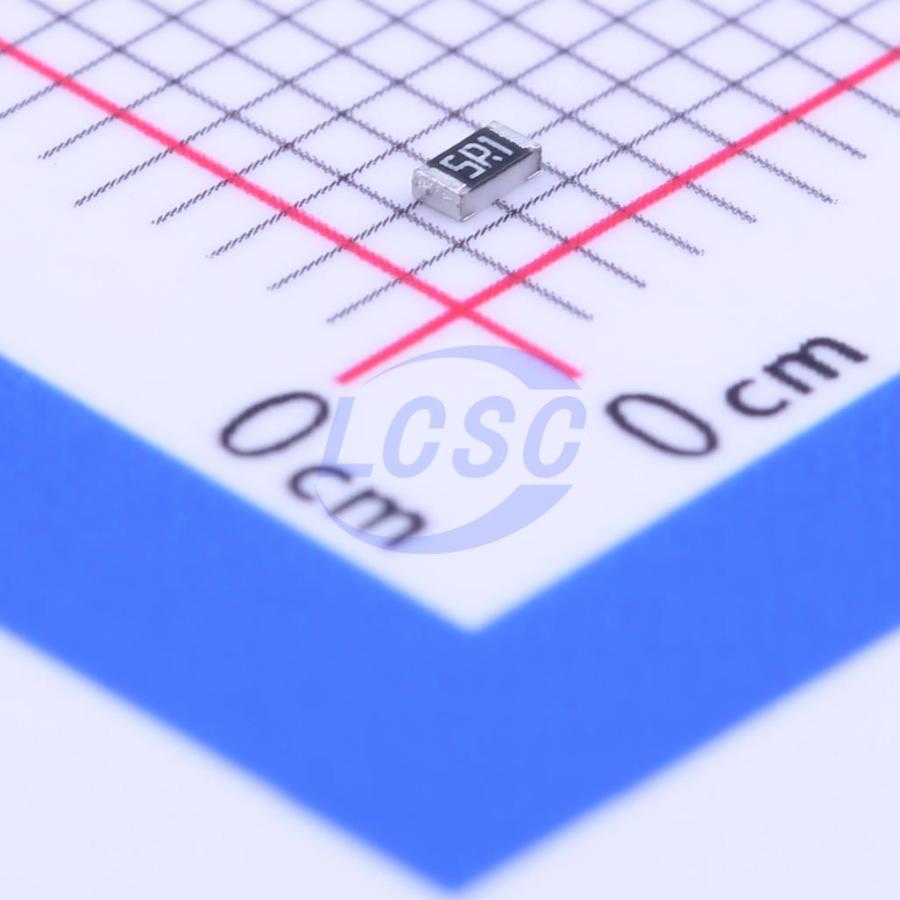

Резистор Yageo RC0603JR-075R1L — постоянный чип-резистор номиналом 5,1 Ом в корпусе типоразмера 0603, выполненный по толстоплёночной технологии. Компонент входит в серию RC0603 — линейку резисторов общего назначения Yageo для поверхностного монтажа, применяемую там, где нужен низкий номинал сопротивления в стандартном компактном корпусе.
Резистивный слой нанесён на керамическую подложку методом трафаретной печати, контактные площадки сформированы по торцам корпуса. Выводы выполнены из чистого олова без содержания свинца, что допускает пайку как в бессвинцовых, так и в традиционных технологических процессах. Габариты корпуса — 1,60×0,80×0,45 мм: длина 1,60±0,1 мм, ширина 0,80±0,10 мм, высота 0,45±0,10 мм.
Номинал 5,1 Ом выдерживается с допуском 5%, температурный коэффициент сопротивления — ±200 ppm/°C. Резистор рассчитан на мощность рассеивания 0,1 Вт и максимальный рабочий ток 0,14 А, максимальное рабочее напряжение — 50 В, кратковременно допускается перенапряжение до 100 В.
Рабочий диапазон температур — от -55°C до +155°C. Сопротивление изоляции — не менее 10 ГОм, диэлектрическая прочность между выводами — 100 В переменного тока в течение минуты. Низкий номинал в сочетании с этими параметрами делает резистор пригодным для токоизмерительных и защитных цепей, где важна предсказуемая просадка напряжения на компоненте.
Основные характеристики
- Сопротивление: 5,1 Ом
- Допуск: 5%
- Мощность рассеивания: 0,1 Вт
- Максимальный рабочий ток: 0,14 А
- Корпус: 0603, 1,60×0,80×0,45 мм
- Максимальное рабочее напряжение: 50 В
- Максимальное напряжение перегрузки: 100 В
- Диапазон рабочих температур: -55°C…+155°C
- Температурный коэффициент сопротивления: ±200 ppm/°C
- Сопротивление изоляции: ≥10 ГОм
- Диэлектрическая прочность: 100 В
- Материал выводов: чистое олово, без свинца
- Монтаж: поверхностный (SMD)
Где применяется
- Токоизмерительные цепи: низкоомный шунт для косвенной оценки тока по падению напряжения
- Защита цепей: гасящий резистор для ограничения броска тока при включении нагрузки
- Согласование и демпфирование: развязывающие и демпфирующие резисторы в импульсных и высокочастотных узлах
- Плотный SMD-монтаж: компактные платы, где типоразмер 0603 экономит место при массовой сборке
