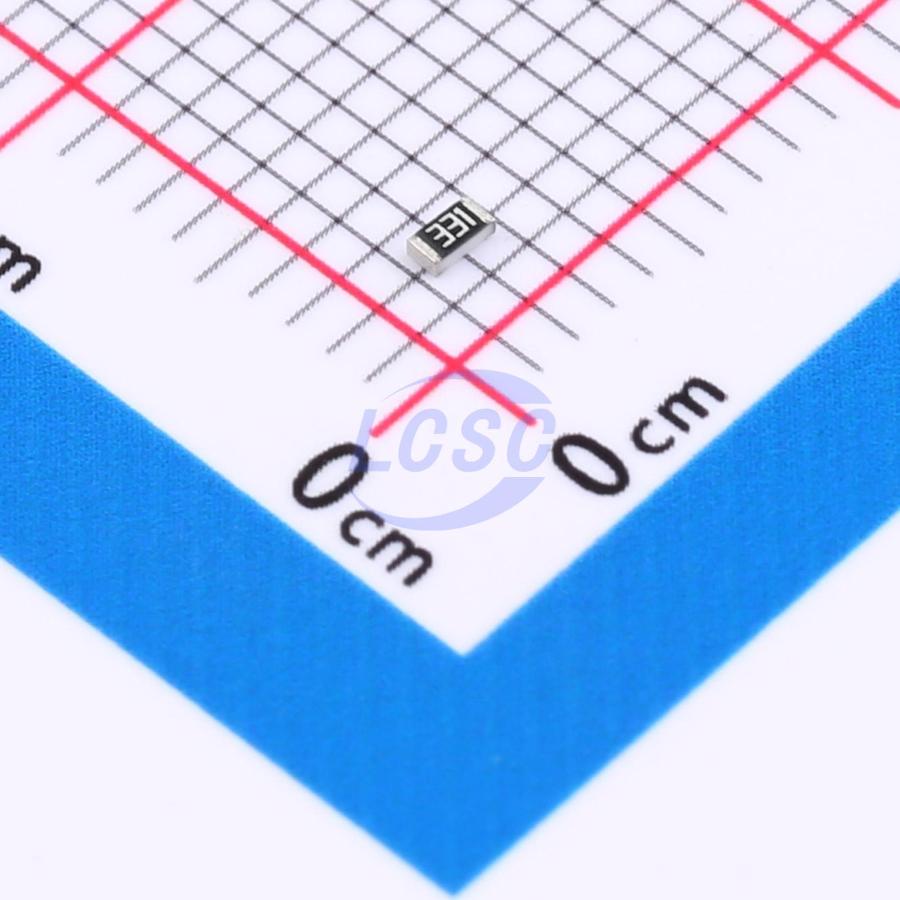

Резистор Yageo RC0603JR-07330RL — постоянный чип-резистор номиналом 330 Ом в типоразмере 0603, выполненный по технологии толстой плёнки на керамической подложке. Компонент относится к серии RC0603 и предназначен для поверхностного монтажа.
Допуск сопротивления составляет 5 %, номинальная рассеиваемая мощность — 0,1 Вт. Максимальное рабочее напряжение ограничено 50 В, кратковременная перегрузка допускается до 100 В — на это же значение рассчитана диэлектрическая прочность корпуса.
Резистор сохраняет заявленные параметры в диапазоне температур от -55 до +155 °C, температурный коэффициент сопротивления не превышает ±100 ppm/°C. Выводы выполнены из чистого олова без содержания свинца, маркировка на корпусе — 331, что соответствует номиналу по стандартной трёхзначной кодировке.
Резисторы поставляются на катушке диаметром 7 дюймов, вмещающей 5000 штук — упаковка рассчитана на автоматическую установку компонентов на плату в условиях серийного производства.
Основные характеристики
- Номинальное сопротивление: 330 Ом
- Допуск: 5%
- Номинальная мощность: 0,1 Вт
- Типоразмер: 0603
- Макс. рабочее напряжение: 50 В
- Напряжение перегрузки: 100 В
- Диапазон рабочих температур: от -55 до +155 °C
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Материал выводов: чистое олово, без свинца
- Упаковка: катушка 7 дюймов, 5000 шт.
Где применяется
- Цепи смещения и делители напряжения: типовое применение резистора общего назначения в аналоговых и цифровых схемах
- Плотный монтаж: типоразмер 0603 экономит место на плате при высокой плотности компонентов
- Промышленная и автомобильная электроника: расширенный диапазон рабочих температур от -55 до +155 °C
- Серийное производство: лента и катушка под автоматическую установку компонентов
