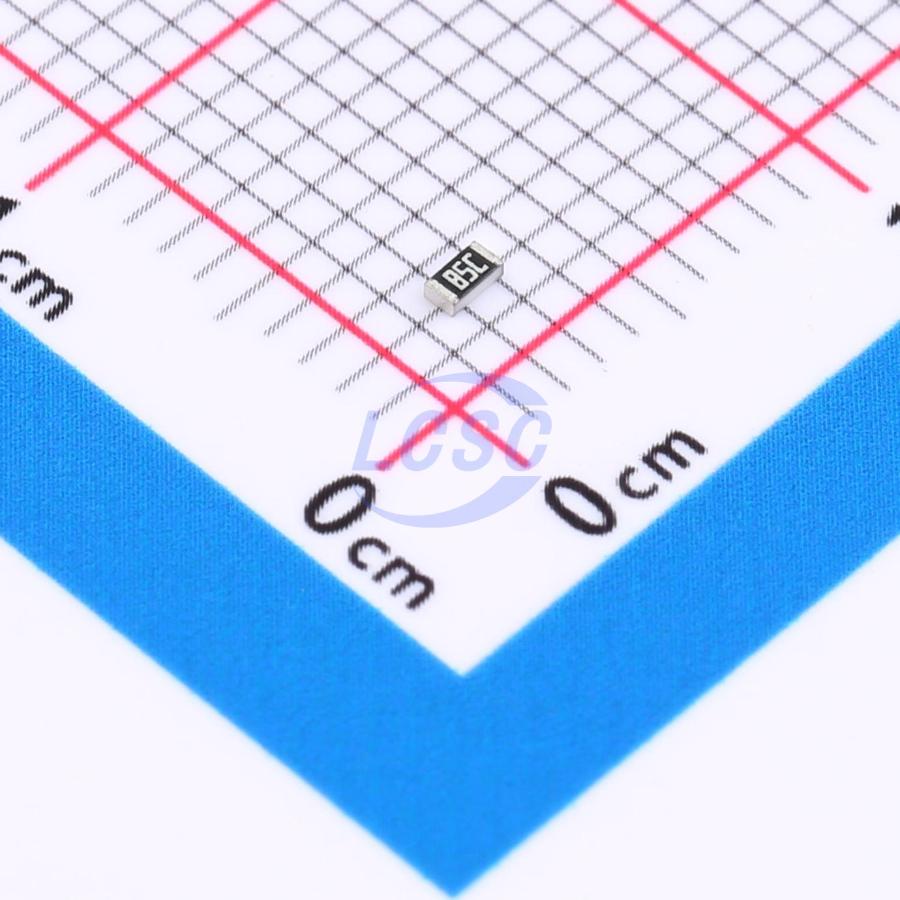

Резистор Yageo RC0603FR-0775KL — постоянный чип-резистор серии RC в типоразмере 0603 с номинальным сопротивлением 75 кОм и допуском ±1%. Компонент предназначен для поверхностного монтажа и применяется в схемах, где важна точность номинала при ограниченном месте на плате.
В основе резистора — толстоплёночная резистивная технология, обеспечивающая стабильность сопротивления при изменении температуры: температурный коэффициент составляет ±100 ppm/°C. Выводы выполнены из чистого олова без свинца, что соответствует требованиям бессвинцовой пайки. Корпус имеет размеры 1,6×0,8×0,45 мм и промаркирован кодом EIA-96, применяемым в резисторах серии E96 с точностью 1%.
Компонент рассчитан на номинальную мощность 0,1 Вт и максимальное рабочее напряжение 50 В. Кратковременно резистор выдерживает напряжение перегрузки до 100 В, что совпадает со значением диэлектрической прочности изоляции. Сопротивление изоляции — не менее 10 ГОм, что позволяет использовать резистор в цепях с повышенными требованиями к утечкам. Рабочий диапазон температур — от -55°C до +155°C.
Допуск ±1% относит RC0603FR-0775KL к резисторам повышенной точности серии E96, в отличие от более грубых аналогов с допуском 5% из серии E24. Это делает компонент подходящим для узлов, где отклонение сопротивления напрямую влияет на точность измерения или регулировки, например в прецизионных делителях напряжения.
Основные характеристики
- Сопротивление: 75 кОм
- Допуск: ±1%
- Корпус: 0603
- Номинальная мощность: 0,1 Вт
- Максимальное рабочее напряжение: 50 В
- Максимальное напряжение перегрузки: 100 В
- Диэлектрическая прочность: 100 В
- Сопротивление изоляции: ≥10 ГОм
- Температурный коэффициент: ±100 ppm/°C
- Диапазон рабочих температур: от -55°C до +155°C
- Технология изготовления: толстоплёночная
- Материал выводов: чистое олово без свинца
- Способ монтажа: поверхностный (SMD)
- Маркировка: код EIA-96, серия E96
Где применяется
- Делители напряжения: формирование опорных и измерительных напряжений в аналоговых узлах
- Ограничение тока: защита светодиодов, транзисторных ключей и входов микросхем
- Согласование сигналов: подстройка уровней в интерфейсных и измерительных цепях
- Компактная электроника: платы с плотным монтажом, где важен малый типоразмер компонента
