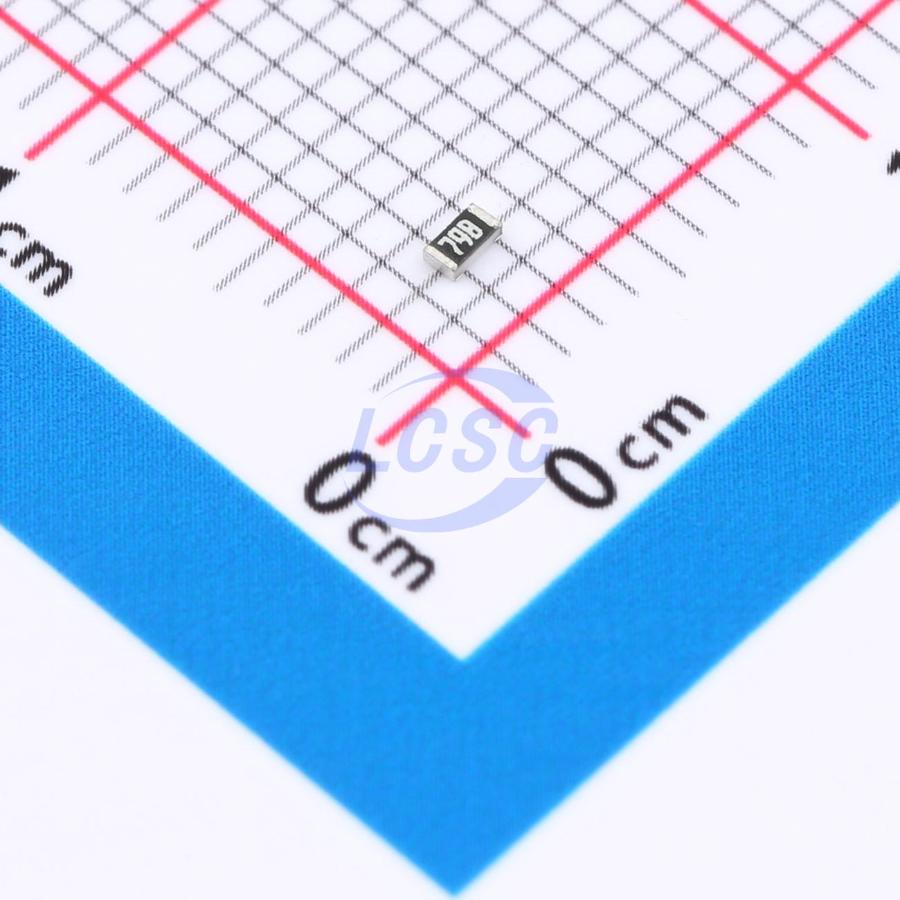

Резистор Yageo RC0603FR-076K49L — постоянный чип-резистор с толстоплёночным резистивным слоем, номинал 6,49 кОм. Компонент относится к серии RC0603 и предназначен для поверхностного монтажа в цепях, где требуется точное и стабильное сопротивление при ограниченном месте на плате.
Допуск номинала составляет 1%, что обеспечивает предсказуемое поведение резистора в делителях напряжения и цепях смещения, где отклонение сопротивления от заданного значения влияет на точность работы схемы. Температурный коэффициент сопротивления ±100 ppm/°C сохраняет стабильность номинала при колебаниях температуры окружающей среды, а сопротивление изоляции не менее 10 ГОм ограничивает токи утечки между выводами.
Резистор рассчитан на мощность рассеивания 0,1 Вт при температуре корпуса до 70°C и работает в диапазоне температур от -55°C до +155°C. Максимальное рабочее напряжение — 50 В, предельно допустимое напряжение перегрузки — 100 В; диэлектрическая прочность соответствует 100 В.
Корпус типоразмера 0603 имеет размеры 1,60×0,80×0,45 мм, выводы выполнены из чистого олова без содержания свинца, что соответствует требованиям бессвинцовой пайки. Такое исполнение позволяет устанавливать резистор автоматическими линиями монтажа наравне с другими SMD-компонентами платы.
Основные характеристики
- Сопротивление: 6,49 кОм
- Допуск: 1%
- Номинальная мощность: 0,1 Вт при 70°C
- Корпус: 0603 (SMD)
- Максимальное рабочее напряжение: 50 В
- Максимальное напряжение перегрузки: 100 В
- Температурный коэффициент: ±100 ppm/°C
- Диапазон рабочих температур: от -55°C до +155°C
- Сопротивление изоляции: ≥10 ГОм
- Выводы: бессвинцовое чистое олово
Где применяется
- Делители напряжения: точный резистор с допуском 1% задаёт стабильное опорное соотношение напряжений
- Цепи смещения и подтяжки: фиксирует уровень сигнала на входах логических и аналоговых микросхем
- Ограничение тока: защищает светодиоды и маломощные каскады от превышения рабочего тока
- Компактная электроника: типоразмер 0603 подходит для плотного монтажа на платах с ограниченной площадью
