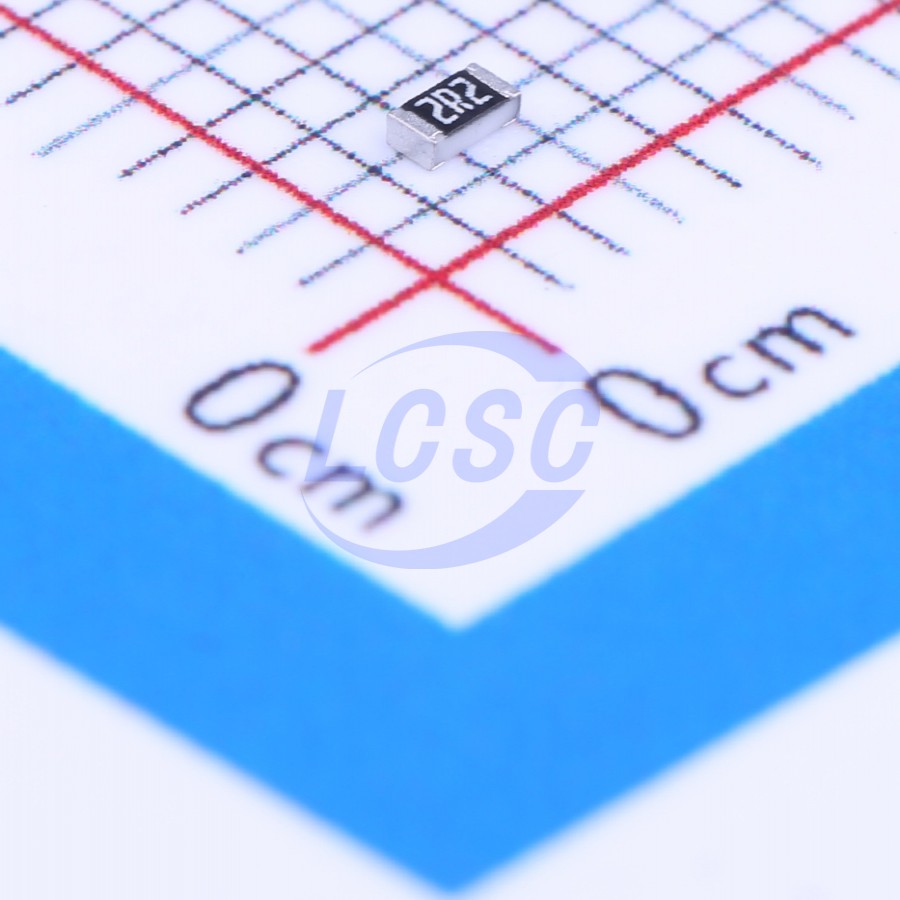

Резистор Yageo SMD YAGEO RC0603 RC0603JR-072R2L — постоянный чип-резистор общего назначения типоразмера 0603 для поверхностного монтажа. Номинальное сопротивление — 2,2 Ом с допуском ±5%. Корпус выполнен по топологии серии RC0603: длина 1,60 мм, ширина 0,80 мм, высота 0,45 мм, выводы — чистое олово без содержания свинца.
Номинальная мощность рассеивания — 0,1 Вт при температуре корпуса до 70°C, максимальное рабочее напряжение — 50 В, предельное кратковременное перенапряжение — 100 В. Температурный коэффициент сопротивления для номиналов до 10 Ом, к которым относится и эта позиция, составляет ±200 ppm/°C. Сопротивление изоляции — не менее 10 ГОм, электрическая прочность изоляции — 100 В.
Маркировка нанесена по системе E-24: три знака кодируют две значащие цифры и множитель. Резистор проходит стандартный набор климатических и механических испытаний серии RC0603 — термоудар, кратковременную перегрузку, изгиб платы на 5 мм и работу при пониженной температуре, при которых отклонение сопротивления остаётся в пределах ±(1–3%+0,05 Ом) в зависимости от вида воздействия. Паяемость выводов — не менее 95% покрытия при пайке волной при 245±3°C за 2±0,5 с.
Рабочий диапазон температур — от -55°C до +155°C. Резистор поставляется на лентах в катушках трёх типоразмеров: 178 мм на 5000 штук, 254 мм на 10000 штук и 330 мм на 20000 штук, что задаёт размер партии при поставке под автоматизированный монтаж.
Основные характеристики
- Номинальное сопротивление: 2,2 Ом
- Допуск: ±5%
- Мощность рассеивания: 0,1 Вт
- Максимальное рабочее напряжение: 50 В
- Максимальное кратковременное перенапряжение: 100 В
- Температурный коэффициент сопротивления: ±200 ppm/°C
- Размеры корпуса: 1,60×0,80×0,45 мм (0603)
- Выводы: чистое олово, без свинца
- Сопротивление изоляции: ≥10 ГОм
- Рабочий диапазон температур: от -55°C до +155°C
- Монтаж: SMD
Где применяется
- Ограничение тока: маломощные сигнальные и питающие цепи
- Делители напряжения: формирование опорных уровней в аналоговых узлах
- Токоограничение для светодиодов: индикация и подсветка на низком токе
- Автоматизированный монтаж: массовая установка на линиях с ленточной подачей компонентов
