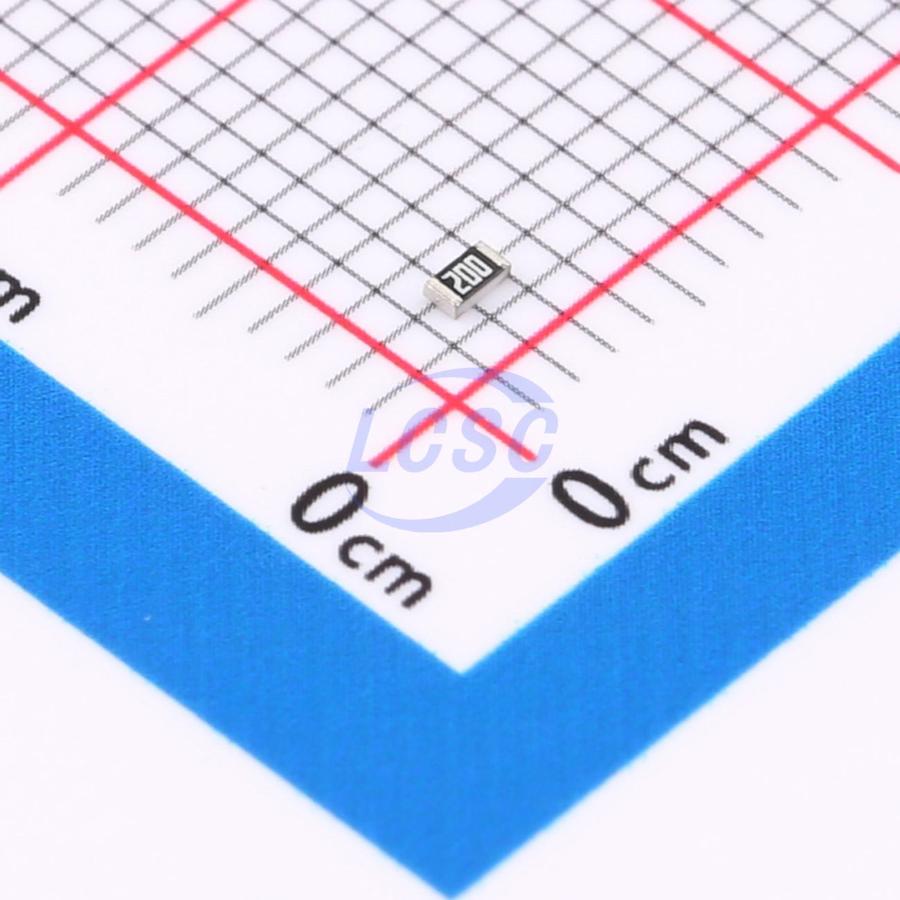

Резистор Yageo RC0603JR-0720RL — постоянный чип-резистор типоразмера 0603 для поверхностного монтажа, изготовленный по толстопленочной технологии. Номинал компонента — 20 Ом с допуском ±5%, что соответствует ряду E-24. Резистор предназначен для ограничения тока, формирования делителей напряжения и работы в качестве подтягивающего или токоограничивающего элемента в цепях малой и средней мощности.
Корпус выполнен на керамическом основании с выводами из чистого олова без содержания свинца, что соответствует требованиям бессвинцовых технологий пайки. Габариты корпуса: длина 1.6 мм, ширина 0.8 мм, высота 0.45 мм, ширина вывода 0.25 мм. Маркировка на корпусе трёхзначная, по системе E-24.
Рассеиваемая мощность резистора — 0.1 Вт при максимальном рабочем напряжении 50 V. Температурный коэффициент сопротивления составляет ±100 ppm/°C, что даёт предсказуемое изменение номинала при колебаниях температуры окружающей среды. Диапазон рабочих температур — от -55°C до +155°C, диэлектрическая прочность изолятора — 100 V.
Компонент поставляется на катушках по 5000 штук, катушка стандартного диаметра 7 дюймов (178 мм), что удобно для автоматизированной установки на линиях поверхностного монтажа.
Основные характеристики
- Серия: RC0603
- Типоразмер: 0603
- Сопротивление: 20 Ом
- Допуск: ±5%
- Мощность: 0.1 Вт
- Максимальное рабочее напряжение: 50 V
- Температурный коэффициент: ±100 ppm/°C
- Диапазон рабочих температур: от -55°C до +155°C
- Диэлектрическая прочность: 100 V
- Материал выводов: чистое олово, бессвинцовое покрытие
- Размеры: длина 1.6 мм, ширина 0.8 мм, высота 0.45 мм
- Монтаж: поверхностный (SMD)
- Упаковка: катушка 7 дюймов, 5000 шт.
Где применяется
- Цепи ограничения тока: защита светодиодов и логических входов от превышения тока
- Делители напряжения: формирование опорных и измерительных напряжений в аналоговых узлах
- Подтягивающие резисторы: установка на шинах I2C, SPI и других цифровых интерфейсах
- Массовое производство плат: автоматическая установка на конвейерах поверхностного монтажа благодаря ленточной упаковке
