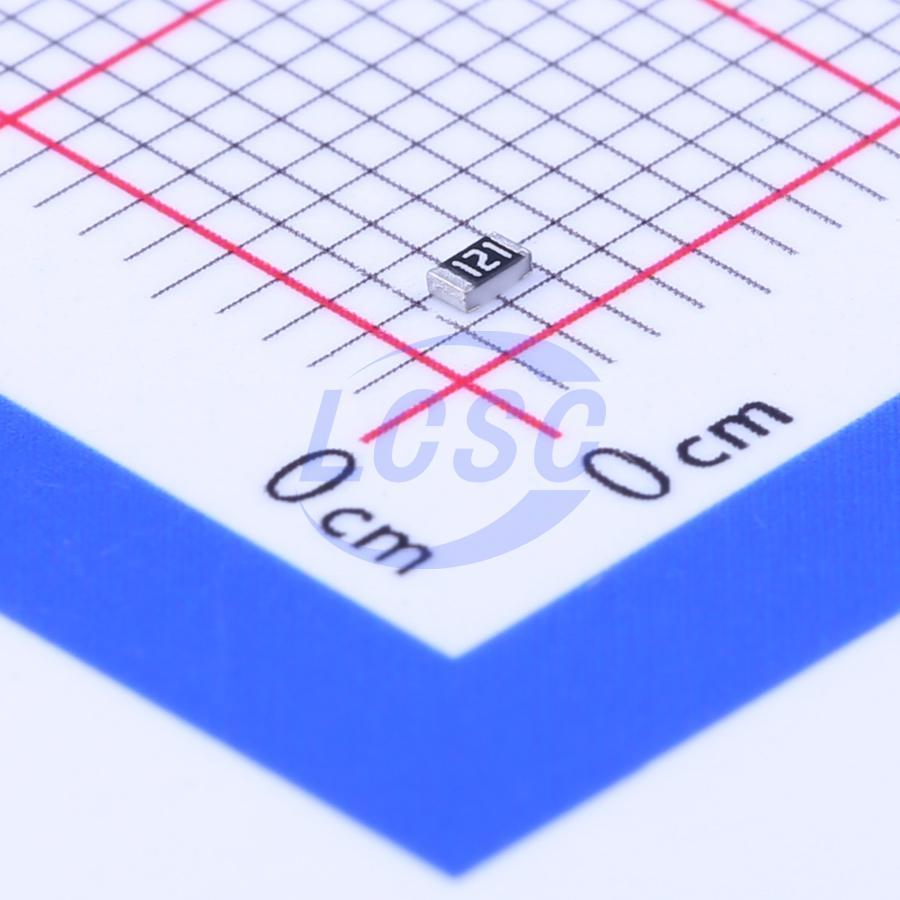

Резистор Yageo SMD YAGEO RC0603 RC0603JR-07120RL — постоянный чип-резистор для поверхностного монтажа в типоразмере 0603 с номинальным сопротивлением 120 Ом. Это исполнение выполнено по тонкоплёночной технологии с допуском 5% и предназначено для общих задач ограничения тока и деления напряжения в аналоговых и цифровых цепях.
Резистивный слой нанесён на керамическую подложку размером 1,6 × 0,8 × 0,45 мм, выводы металлизированы безоловянным покрытием (чистое олово без свинца), что соответствует требованиям бессвинцового монтажа. Номинальная рассеиваемая мощность составляет 0,1 Вт, температурный коэффициент сопротивления — ±100 ppm/°C, то есть при нагреве или охлаждении номинал меняется незначительно.
Максимальное рабочее напряжение резистора — 50 В, кратковременная перегрузка допускается до 100 В, столько же составляет диэлектрическая прочность изоляции между выводами. Сопротивление изоляции — не менее 10 ГОм. Рабочий диапазон температур — от -55 до +155°C, что заметно шире стандартного промышленного диапазона и позволяет применять резистор в узлах с сильным нагревом.
Компонент монтируется автоматической установкой на плату методом пайки оплавлением, упаковка — лента с катушкой, что упрощает использование на конвейерном производстве.
Основные характеристики
- Номинальное сопротивление: 120 Ом
- Допуск: 5%
- Корпус: 0603
- Размеры: 1,6 × 0,8 × 0,45 мм
- Номинальная мощность: 0,1 Вт
- Максимальное рабочее напряжение: 50 В
- Максимальное напряжение перегрузки: 100 В
- Диэлектрическая прочность: 100 В
- Сопротивление изоляции: ≥10 ГОм
- Температурный коэффициент сопротивления: ±100 ppm/°C
- Рабочая температура: от -55 до +155°C
- Покрытие выводов: безсвинцовое (чистое олово)
- Тип монтажа: SMD
Где применяется
- Источники питания: делители напряжения и цепи обратной связи в преобразователях
- Цифровые схемы: подтягивающие резисторы на входах и выходах логических микросхем
- Датчиковые узлы: ограничение тока светодиодов индикации и защита входов АЦП
- Промышленная электроника: применение в узлах с повышенной рабочей температурой благодаря расширенному температурному диапазону
Специалисты Азияторга подберут позицию по вашим параметрам, предложат аналог при необходимости и рассчитают срок поставки. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
