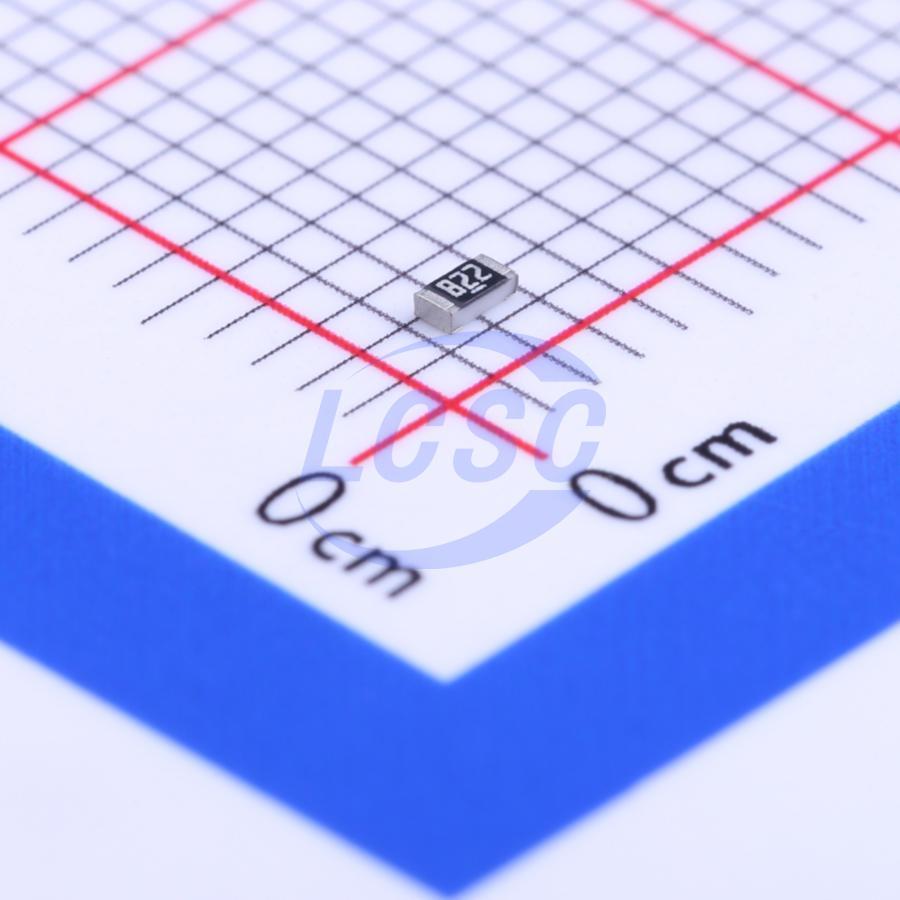

Резистор Yageo SMD Yageo RC0603 RC0603FR-078K2L — постоянный толстоплёночный чип-резистор общего назначения номиналом 8.2 кОм в корпусе 0603, предназначенный для ограничения тока, построения делителей напряжения и подтяжки сигнальных линий в SMD-сборках. Резистивный слой нанесён по толстоплёночной технологии на керамическую подложку, выводы облужены чистым оловом, что обеспечивает совместимость и с бессвинцовой пайкой оплавлением, и с пайкой волной.
Отклонение от номинала — ±1%, температурный коэффициент сопротивления — ±100 ppm/°C, поэтому значение 8.2 кОм держится стабильно во всём рабочем диапазоне температур от -55°C до +155°C. Для типоразмера 0603 такое сочетание допуска и ТКС относится к линейке повышенной точности — этим конкретное исполнение FR отличается от резисторов той же серии с более широким допуском 5%.
Номинальная мощность резистора — 0.1 Вт при температуре платы до 70°C, выше этого порога допустимая мощность рассеяния снижается. Максимальное рабочее напряжение — 50 В, предельное импульсное перенапряжение — 100 В, диэлектрическая прочность изоляции между выводами нормирована на том же уровне — 100 В. Сопротивление изоляции корпуса — не менее 10 ГОм, что говорит о целостности защитного покрытия резистивного элемента.
Корпус 0603 имеет габариты 1.6×0.8×0.45 мм, монтаж — поверхностный. Максимальный длительный ток через резистор ограничен на уровне 3.5 мА, что характерно для резистора такого номинала, типоразмера и мощности. Такое сочетание точности, теплового запаса и компактности делает компонент рабочим вариантом для плотных цифровых и аналоговых узлов, где резистор 8.2 кОм требуется в большом количестве без запаса по мощности.
Основные характеристики
- Сопротивление: 8.2 кОм
- Допуск: ±1%
- Температурный коэффициент: ±100 ppm/°C
- Номинальная мощность: 0.1 Вт (при температуре платы до 70°C)
- Максимальное рабочее напряжение: 50 В
- Максимальное импульсное перенапряжение: 100 В
- Диэлектрическая прочность: 100 В
- Сопротивление изоляции: ≥10 ГОм
- Корпус: 0603, 1.6×0.8×0.45 мм
- Максимальный длительный ток: 3.5 мА
- Диапазон рабочих температур: от -55°C до +155°C
- Технология: толстоплёночная
Где применяется
- Делители напряжения: точность 1% и низкий ТКС дают предсказуемое соотношение плеч в аналоговых узлах
- Подтяжка сигнальных линий: резистор pull-up/pull-down на цифровых и логических входах
- Ограничение тока: последовательный резистор в маломощных цепях светодиодной индикации и датчиков
- Плотный SMD-монтаж: компактный корпус 0603 подходит для плат с высокой плотностью размещения компонентов
