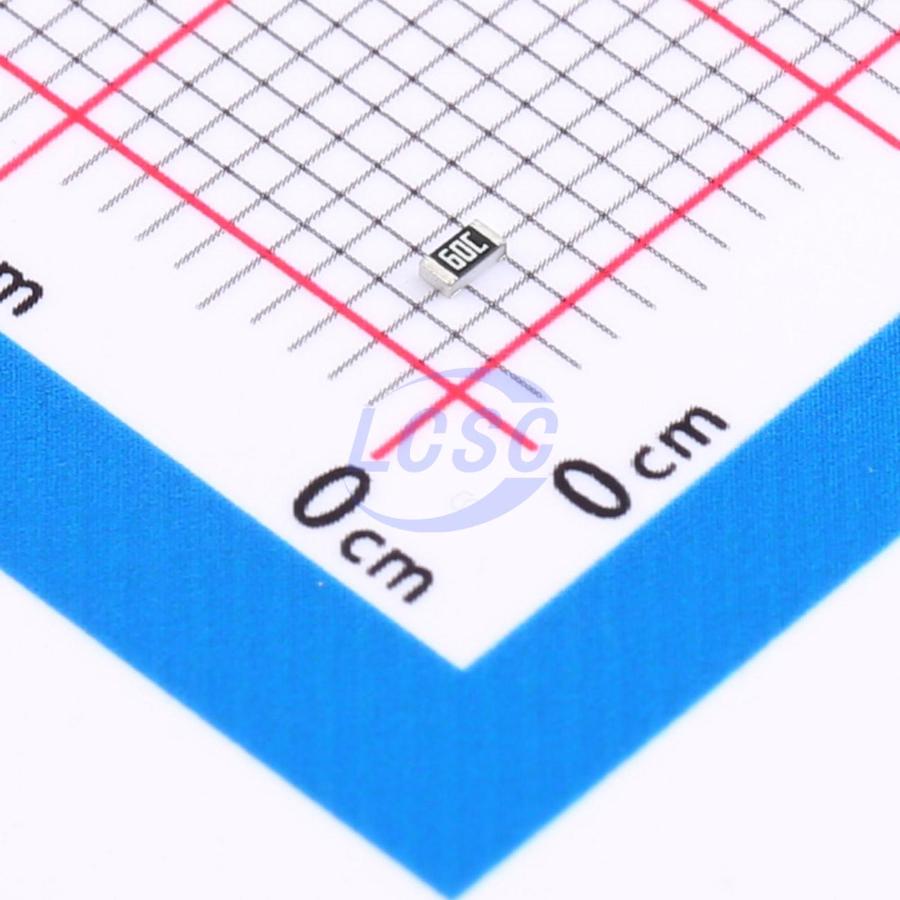

Резистор Yageo SMD YAGEO RC0603 RC0603FR-0741K2L — чип-резистор постоянного сопротивления для поверхностного монтажа, выполненный в типоразмере 0603. Компонент входит в серию RC0603 и применяется для ограничения тока и деления напряжения в электронных схемах, где важны компактные размеры и предсказуемое поведение при нагреве.
Номинальное сопротивление резистора — 41,2 кОм с допуском 1%. Температурный коэффициент сопротивления не превышает ±100 ppm/°C, поэтому значение остаётся стабильным при колебаниях температуры окружающей среды. Диапазон рабочих температур — от -55°C до +155°C, что покрывает как бытовые, так и более жёсткие условия эксплуатации.
Номинальная мощность рассеивания составляет 1/10 Вт и указана для температуры корпуса до 70°C; при более высоком нагреве допустимую мощность рассеивания снижают по кривой дередейтинга производителя. Максимальное рабочее напряжение резистора — 50 В, при этом диэлектрическая прочность и максимальное напряжение перегрузки совпадают и составляют 100 В.
Корпус выполнен по стандартным размерам типоразмера 0603: длина 1,60 мм, ширина 0,80 мм, высота 0,45 мм, ширина контактных площадок — по 0,25 мм с каждой стороны. Выводы покрыты чистым оловом без содержания свинца, что соответствует требованиям бессвинцового монтажа.
Основные характеристики
- Сопротивление: 41,2 кОм
- Допуск: 1%
- Номинальная мощность: 1/10 Вт (при 70°C)
- Максимальное рабочее напряжение: 50 В
- Максимальное напряжение перегрузки: 100 В
- Диэлектрическая прочность: 100 В
- Температурный коэффициент: ±100 ppm/°C
- Диапазон рабочих температур: от -55°C до +155°C
- Корпус: 0603 (1,60×0,80×0,45 мм)
- Монтаж: SMD
- Выводы: бессвинцовое покрытие чистым оловом
Где применяется
- Делители напряжения: формирование опорных и измерительных напряжений в аналоговых цепях благодаря допуску 1%
- Токоограничение: защита светодиодов и логических входов от превышения тока
- Обвязка микроконтроллеров: подтягивающие и ограничительные резисторы на интерфейсных линиях
- Компактная электроника: платы портативных устройств, где важна плотность SMD-монтажа
