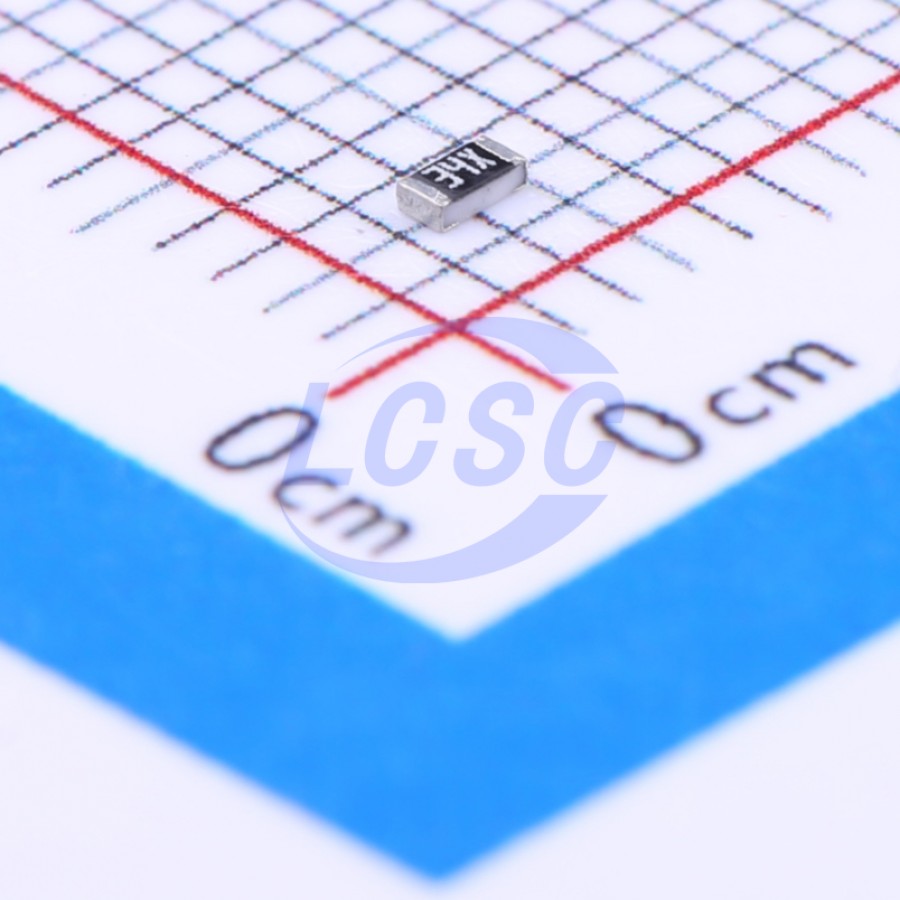

Резистор Yageo SMD YAGEO RC0603 RC0603FR-0722R1L — постоянный чип-резистор типоразмера 0603 с номинальным сопротивлением 22,1 Ом и допуском 1%. Компонент предназначен для поверхностного монтажа и рассчитан на мощность рассеивания 0,1 Вт при температуре корпуса до 70°C.
Резистивный слой выполнен по толстоплёночной технологии на керамической подложке: паста с заданным сопротивлением наносится на керамическую пластину и обжигается, после чего формируются контактные площадки. Такая технология обеспечивает температурный коэффициент сопротивления не более ±100 ppm/°C для номиналов от 10 Ом до 10 МОм, то есть значение 22,1 Ом попадает в этот диапазон стабильности.
Максимальное рабочее напряжение резистора — 50 В, предельное импульсное перенапряжение — 100 В; превышение этих значений ведёт к пробою диэлектрика или необратимому изменению сопротивления. Диапазон рабочих температур — от -55 до +155°C, что покрывает как бытовые, так и большинство промышленных условий эксплуатации.
Выводы резистора покрыты бессвинцовым чистым оловом, что соответствует требованиям безгалогенной и бессвинцовой сборки. Корпус имеет размеры 1,60×0,80×0,45 мм с длиной контактной площадки около 0,25 мм с каждой стороны — стандартная геометрия типоразмера 0603, совместимая с автоматической установкой на плату.
Основные характеристики
- Тип: постоянный резистор
- Серия: RC0603
- Сопротивление: 22,1 Ом
- Допуск: 1%
- Номинальная мощность: 0,1 Вт (при 70°C)
- Максимальное рабочее напряжение: 50 В
- Предельное перенапряжение: 100 В
- Температурный коэффициент: ±100 ppm/°C (для 10 Ом < R ≤ 10 МОм)
- Диапазон рабочих температур: от -55 до +155°C
- Корпус: 0603 (1,60×0,80×0,45 мм)
- Выводы: бессвинцовое покрытие чистым оловом
- Технология: толстоплёночная, на керамической подложке
Где применяется
- Ограничение тока: защита светодиодов и входных цепей от превышения тока в компактных SMD-схемах
- Делители напряжения: точное задание опорных уровней благодаря допуску 1%
- Подтягивающие и согласующие цепи: стандартные номиналы в цифровых и аналоговых узлах на плате
- Промышленная электроника: работа в расширенном диапазоне температур до +155°C, где бытовые резисторы не подходят
