Резистор Yageo SMD YAGEO RC0201 RC0201JR-0733RL — постоянный чип-резистор номиналом 33 Ом, выполненный в типоразмере 0201 для поверхностного монтажа. Компонент входит в серию RC_L и рассчитан на номинальную мощность рассеивания 1/20 Вт при допуске сопротивления ±5%.

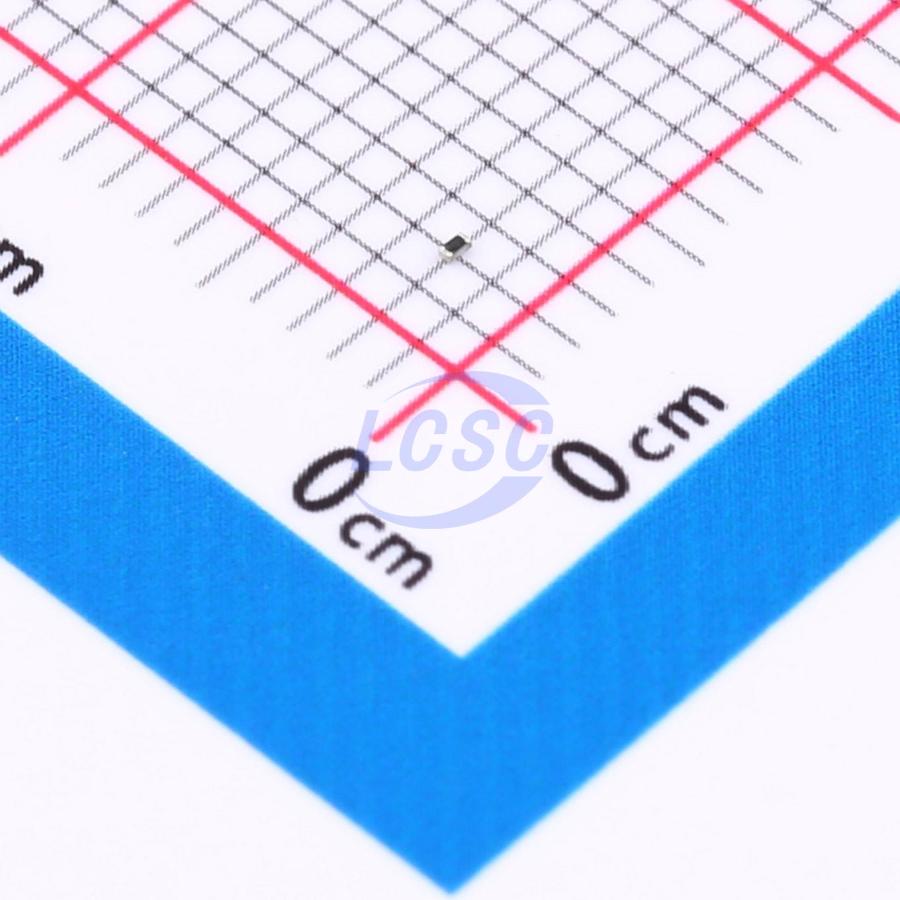

Корпус 0201 — один из самых миниатюрных стандартных типоразмеров резисторов: длина 0,60±0,03 мм, ширина 0,30±0,03 мм, высота 0,23±0,03 мм, длина вывода 0,15±0,05 мм, ширина вывода 0,10±0,05 мм. Такие размеры позволяют размещать резистор на платах с высокой плотностью монтажа, где место под пассивные компоненты ограничено.
По электрическим предельным параметрам резистор выдерживает максимальное рабочее напряжение 25 В и кратковременное перенапряжение до 50 В при диэлектрической прочности 50 В. Для низкоомных исполнений серии номинальный ток ограничен 0,5 А, максимальный — 1,0 А; критерий отнесения к перемычке — сопротивление менее 50 мОм, что определяет границу между резистором низкого номинала и джампером нулевого сопротивления.
Температурный коэффициент сопротивления составляет ±200 ppm/°C, диапазон рабочих температур — от -55°C до 125°C. Такое сочетание допуска, температурного коэффициента и рабочего диапазона делает резистор пригодным для схем, где сопротивление должно оставаться стабильным при колебаниях температуры окружающей среды.
Основные характеристики
- Сопротивление: 33 Ом
- Допуск: ±5%
- Номинальная мощность: 1/20 Вт
- Корпус: 0201
- Монтаж: поверхностный (SMD)
- Макс. рабочее напряжение: 25 В
- Макс. перенапряжение: 50 В
- Диэлектрическая прочность: 50 В
- Температурный коэффициент: ±200 ppm/°C
- Диапазон рабочих температур: от -55°C до 125°C
- Номинальный ток (низкоомные исполнения): 0,5 А
- Максимальный ток (низкоомные исполнения): 1,0 А
- Серия: RC_L
Где применяется
- Портативная электроника: смартфоны, наушники и носимые устройства, где важна экономия места на плате
- Платы с высокой плотностью монтажа: разводки, где резисторы более крупных типоразмеров уже не помещаются
- Делители и токоограничивающие цепи: стабильный номинал 33 Ом при допуске 5% подходит для типовых расчётных цепей
- Промышленная автоматика: расширенный диапазон рабочих температур допускает применение вне помещений с климат-контролем
