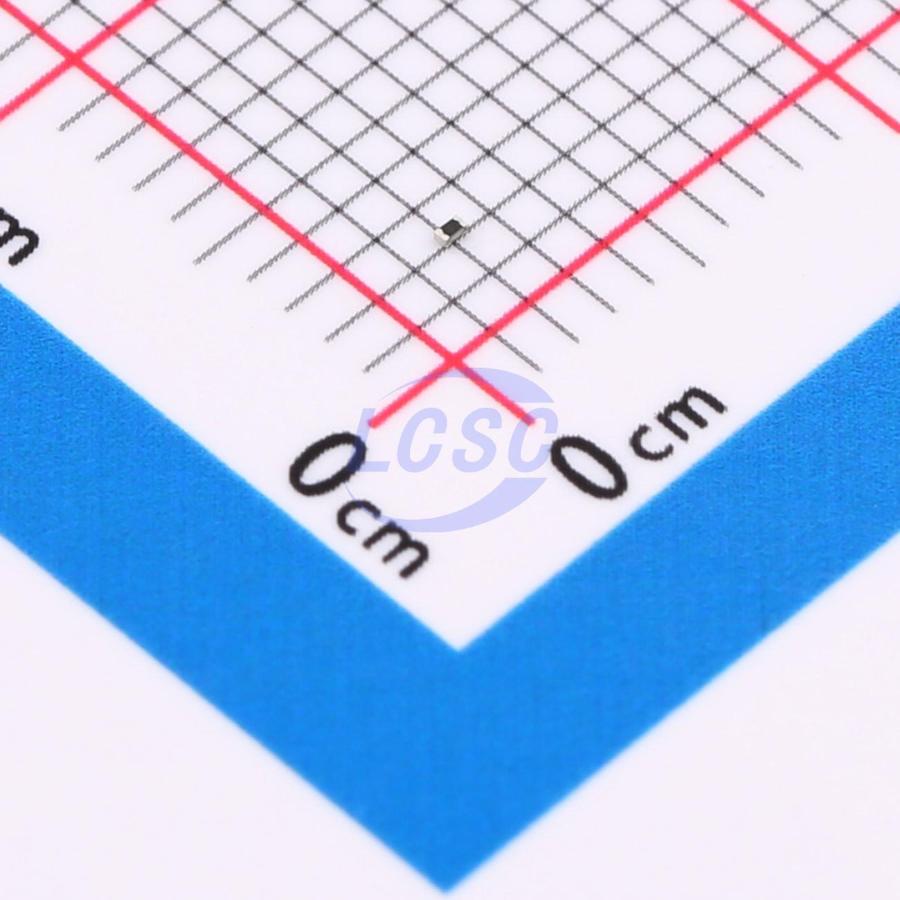

Резистор Yageo RC0201FR-0710KL — это постоянный толстоплёночный чип-резистор номиналом 10 кОм для поверхностного монтажа. Он выпускается в корпусе типоразмера 0201 и принадлежит серии RC_L. Деталь служит для задания токов, делителей напряжения, подтяжки линий и других задач, где нужен стабильный номинал в минимальном объёме на плате.
Допуск по сопротивлению составляет 1%, температурный коэффициент — ±200 ppm/°C. Резистивный слой выполнен по толстоплёночной технологии. Для прецизионных измерительных цепей этого коэффициента может быть недостаточно. В обычных схемах обвязки, делителях и цепях смещения параметры соответствуют назначению. Маркировка на корпусе отсутствует, поэтому на плате номинал определяют по документации и упаковке.
Рабочее напряжение ограничено 25 В, максимальное напряжение перегрузки составляет 50 В, диэлектрическая прочность — также 50 В. Эти пределы нужно учитывать при применении в цепях, где возможны выбросы. Диапазон рабочих температур — от −55 до +125 °C. Деталь соответствует требованиям RoHS и не содержит галогенов.
Размеры корпуса: длина 0,60 мм, ширина 0,30 мм, высота 0,23 мм. Размер выводов составляет 0,15 мм по одному торцу и 0,10 мм по другому. Такой резистор рассчитан на автоматический монтаж: паять его вручную неудобно, и это стоит учесть при ремонте и прототипировании.
Основные характеристики
- Сопротивление: 10 кОм
- Допуск: 1%
- Температурный коэффициент: ±200 ppm/°C
- Типоразмер: 0201
- Размеры: 0,60 × 0,30 × 0,23 мм
- Рабочее напряжение: 25 В
- Напряжение перегрузки: 50 В
- Технология: толстоплёночная
- Рабочая температура: от −55 до +125 °C
- Соответствие: RoHS, без галогенов
Где применяется
- Делители напряжения: задание опорных уровней и обратной связи в схемах питания.
- Подтяжка линий: подтягивающие и согласующие резисторы на цифровых шинах.
- Миниатюрные устройства: носимая электроника, модули связи и датчики с высокой плотностью монтажа.
- Цепи смещения: установка рабочих точек в аналоговых каскадах без жёстких требований к дрейфу.
