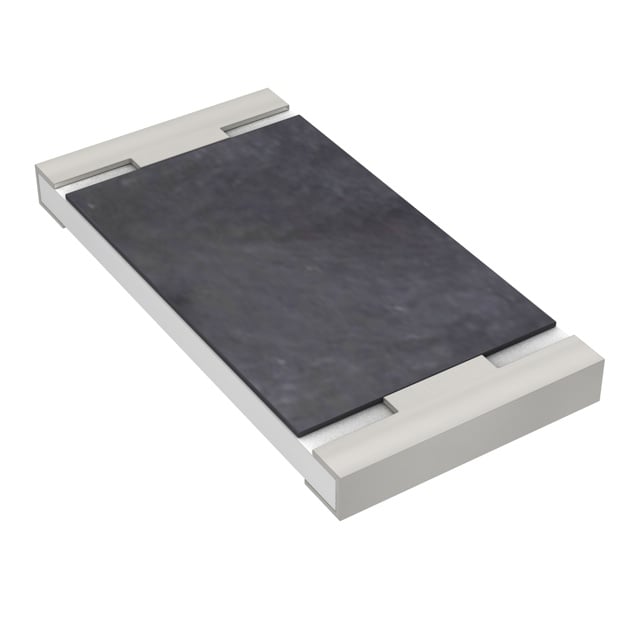

Резистор Yageo RL2512FK-070R1L — толстопленочный измерительный резистор сопротивлением 0,1 Ом в корпусе 2512 для поверхностного монтажа. Рассчитан на номинальную мощность 1 Вт при температуре 70 °C. Точность 1 % обеспечивает прецизионное измерение токов в низковольтных цепях. Сопротивление 0,1 Ом достаточно низко, чтобы минимизировать потери энергии в измеряемой цепи.
Конструкция — толстая плёнка из керамики с резистивным материалом, припаивается к медным площадкам печатной платы. Рабочая температура −55…+155 °C, температурный коэффициент базируется на спецификации производителя. Габариты 6,35 × 3,2 × 0,55 мм позволяют плотно размещать резистор на платах со средней плотностью компоновки. Влагостойкость MSL 1 означает, что компонент переносит хранение при комнатной температуре и влажности без специальной подготовки.
Основные характеристики
Сопротивление 0,1 Ом с допуском ±1 %. Мощность 1 Вт при 70 °C. Температурный диапазон −55…+155 °C. Корпус SMD 2512 (6,43 × 3,2 мм метрический). Монтаж припайкой оплавлением.
Где применяется
- Контроль тока питания: измерение потребления в схемах с питанием от батарей и регуляторов
- Защита от короткого замыкания: срабатывание по пороговому условию тока через компаратор
- Балансировка параллельных силовых транзисторов: выравнивание распределения тока между выводами
- Диагностика отказов нагрузки: детектирование увеличения тока при деградации компонента
Специалисты компании подберут резистор по допустимому напряжению и тепловыделению, предложат аналог другого производителя и рассчитают сроки поставки. Заявку отправьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
