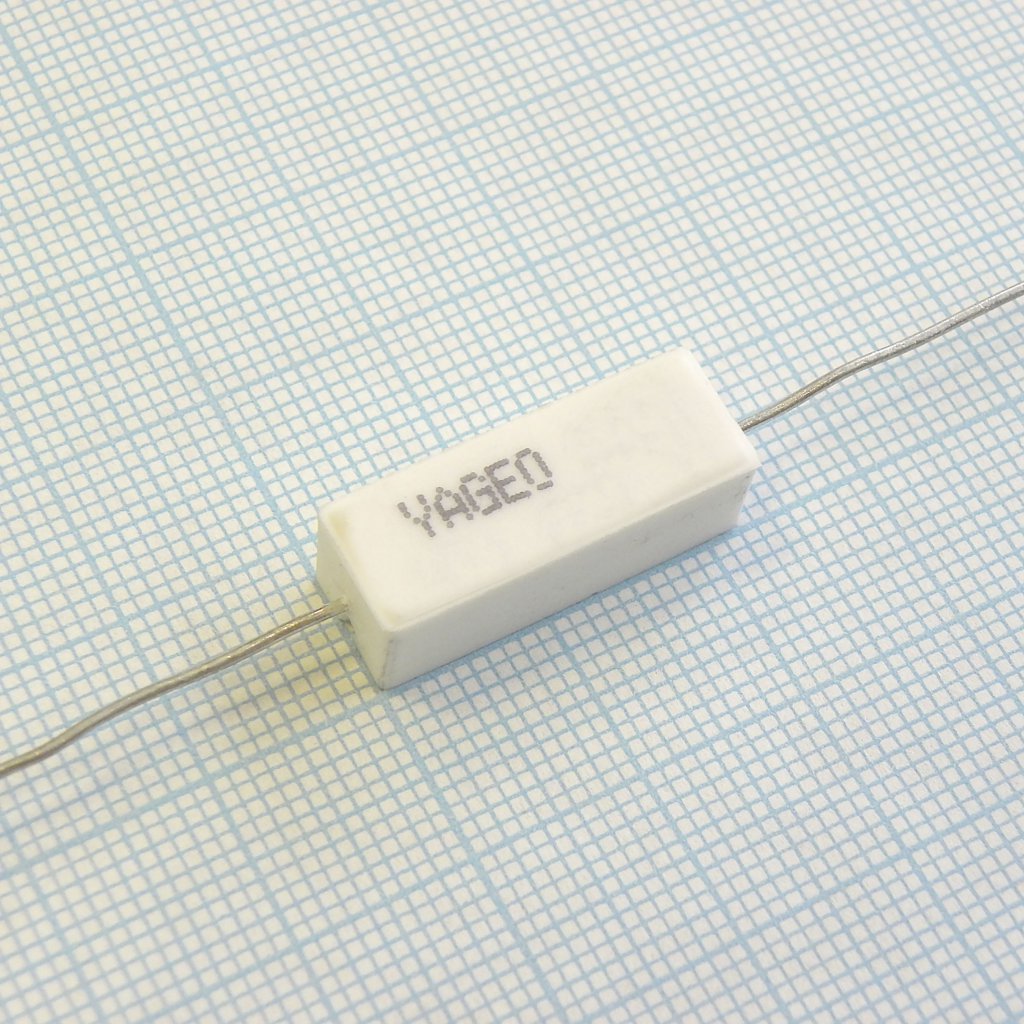

Резистор Yageo SQP300JB-33R — проволочный цементный резистор мощностью 3 Вт сопротивлением 33 Ом для монтажа выводами через сквозные отверстия печатной платы. Допуск 5 % обеспечивает достаточную точность для большинства схем управления и измерения. Номинальная мощность 2 Вт при температуре 70 °C, при 40 °C вырастает до 3 Вт, максимальная при 25 °C достигает 15 Вт. Габариты 22 × 8 × 8 мм с диаметром вывода 0,8 мм позволяют размещать резистор в стандартных сетках платы.
Конструкция — проволока из сплава на основе никеля, намотанная на керамический каркас и залитая цементным компаундом. Максимальное рабочее напряжение 350 В, пиковое напряжение перегрузки 700 В. Диапазон сопротивлений серии 0,1–68 Ом. Температурный диапазон −55…+155 °C охватывает промышленные условия. Температурный коэффициент ±300 ppm/°C.
Основные характеристики
Сопротивление 33 Ом, допуск ±5 %. Мощность 3 Вт номинальная, при 70 °C — 2 Вт. Температурный диапазон −55…+155 °C. Максимальное рабочее напряжение 350 В. Корпус выводной аксиальный, диаметр вывода 0,8 мм.
Где применяется
- Ограничение пускового тока: снижение броска при включении трансформаторов и катушек реле
- Рассеяние энергии тормозных цепей: гашение энергии в системах управления двигателями
- Согласование импедансов: выравнивание амплитуды в аудиочастотных усилителях и трансляционном оборудовании
- Тепловая защита цепей: термочувствительное отключение при перегреве схемы
Специалисты компании помогут выбрать резистор по допустимой мощности и режиму работы, предложат компонент другого производителя и рассчитают сроки поставки. Заявку отправьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
