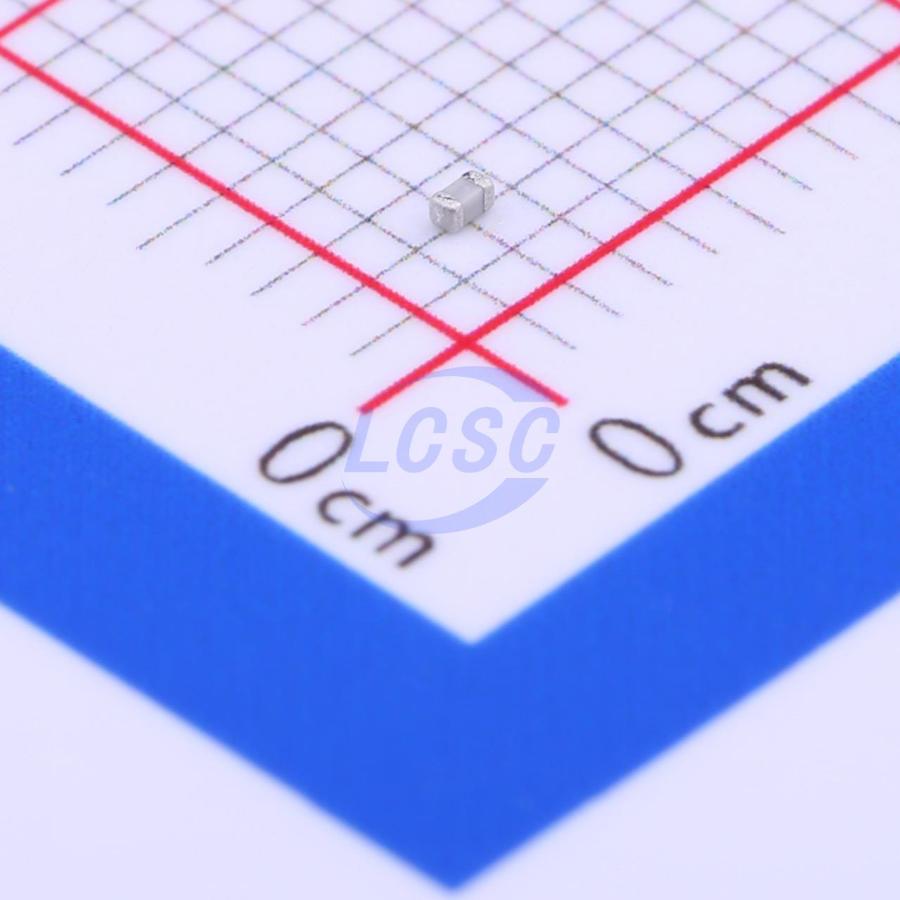

Конденсатор Yageo CC0402BRNPO9BN4R7 — керамический чип-конденсатор для поверхностного монтажа в корпусе 0402. Диэлектрик выполнен на основе материала C0G (NP0), который отличается минимальной зависимостью ёмкости от температуры и приложенного напряжения. Номинальная ёмкость компонента — 4,7 пФ при допуске ±0,1 %, что относится к прецизионному классу точности.
Диэлектрик C0G (NP0) не имеет выраженного пьезоэффекта, характерного для конденсаторов на основе сегнетоэлектрической керамики, а ёмкость сохраняет стабильность при изменении рабочей температуры и в процессе старения компонента. Благодаря этому конденсатор применяется там, где важна повторяемость номинала от платы к плате и минимальный уход параметра во времени.
Номинальное напряжение — 50 В, что покрывает большинство маломощных аналоговых и высокочастотных цепей. Малый номинал ёмкости в сочетании с низкими диэлектрическими потерями делает компонент пригодным для построения резонансных контуров и частотно-задающих цепей, где паразитная ёмкость соседних элементов схемы должна быть предсказуемой и стабильной.
Основные характеристики
- Корпус: 0402
- Монтаж: SMD
- Диэлектрик: C0G (NP0)
- Ёмкость: 4,7 пФ
- Допуск: 0,1 %
- Номинальное напряжение: 50 В
Где применяется
- Высокочастотные фильтры: формирование частотных характеристик с предсказуемым номиналом
- Резонансные контуры: генераторы и колебательные системы, чувствительные к стабильности ёмкости
- Компенсационные цепи: точная подстройка паразитных ёмкостей в высокочастотных трактах
- Измерительная и калибровочная аппаратура: узлы, где важна повторяемость параметра от изделия к изделию
Специалисты «Азияторга» подберут конденсатор по параметрам вашей схемы, предложат аналог при отсутствии позиции на складе и рассчитают срок поставки под заказ. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
