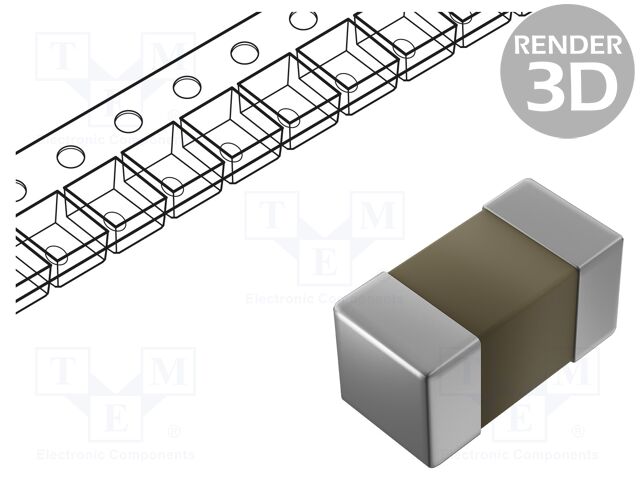

Конденсатор Yageo CC0402CRNPO9BN1R0 — керамический многослойный конденсатор поверхностного монтажа в типоразмере 0402 (метрический аналог 1005). Номинальная ёмкость компонента — 1,0 пФ при допуске ±0,25%. Такая точность возможна за счёт диэлектрика NP0 (C0G) — материала класса I, который в этом исполнении используется вместо более распространённых, но менее стабильных X7R и Y5V.
Диэлектрик NP0 практически не меняет ёмкость при нагреве, приложении напряжения и со временем: температурный коэффициент близок к нулю и линеен во всём рабочем диапазоне. У конденсатора отсутствует пьезоэлектрический эффект, характерный для сегнетоэлектрических керамик, поэтому механическая вибрация платы не создаёт паразитных сигналов в цепи. Эти свойства делают конкретный экземпляр CC0402CRNPO9BN1R0 пригодным там, где важна предсказуемость малой ёмкости, а не только её номинал.
Номинальное напряжение конденсатора — 50 В, рабочий диапазон температур — от -55°C до +125°C, что покрывает как бытовую, так и промышленную эксплуатацию. Выводы выполнены с никель-барьерным покрытием по безсвинцовой технологии, что обеспечивает устойчивость контакта при пайке и повторных термоциклах без миграции материала обкладок.
Корпус имеет размеры 1,0×0,5×0,5 мм, что соответствует стандарту 0402 и позволяет устанавливать компонент автоматическими установщиками на плотно скомпонованные платы. Малая площадь контактных площадок при этом не снижает электрическую прочность конденсатора относительно его номинального напряжения.
Основные характеристики
- Ёмкость: 1,0 пФ
- Допуск: ±0,25%
- Диэлектрик: NP0 (C0G)
- Номинальное напряжение: 50 В
- Корпус: 0402 (1005)
- Диапазон рабочих температур: -55°C…+125°C
- Выводы: никель-барьерное покрытие, безсвинцовые
- Размеры: 1,0×0,5×0,5 мм
- Монтаж: SMD
Где применяется
- Высокочастотные цепи: малая стабильная ёмкость с низкими потерями подходит для согласования и связи каскадов на высоких частотах
- Резонансные контуры и генераторы: линейный температурный коэффициент удерживает частоту в узких допусках при изменении окружающих условий
- ВЧ-фильтры: предсказуемость параметров важна для повторяемости характеристик фильтра от платы к плате
- Прецизионные измерительные схемы: отсутствие дрейфа ёмкости со временем снижает потребность в повторной калибровке
Специалисты Азияторга подберут конденсатор Yageo CC0402CRNPO9BN1R0 под задачу заказчика, предложат аналог при необходимости и рассчитают срок поставки из Китая. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
