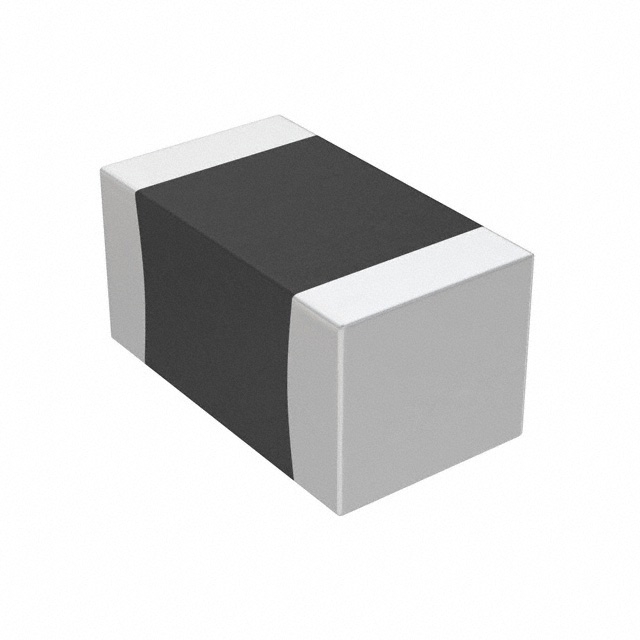

Конденсатор Yageo CC0603KRX7R7BB105 — керамический многослойный конденсатор серии CC в типоразмере 0603, ёмкостью 1 мкФ и номинальным напряжением 16 В. Диэлектрик выполнен по технологии X7R класса 2, которая даёт более широкий температурный диапазон работы по сравнению с диэлектриками типа X5R.
Рабочий диапазон температур компонента составляет от -55 до +125 °C, а допуск на отклонение ёмкости от номинала — ±10 %. Такой запас по температуре делает конденсатор пригодным для устройств, работающих в условиях повышенного нагрева или широкого перепада температур эксплуатации.
Корпус 0603 с габаритами 1,6×0,8×0,8 мм — распространённый типоразмер для конденсаторов средней ёмкости, сочетающий компактность с удобством пайки при ручном и автоматизированном монтаже. Выводы покрыты сплавом никель-олово (NiSn), что обеспечивает надёжное паяное соединение и устойчивость к окислению при хранении.
Ёмкость 1 мкФ при напряжении 16 В позволяет использовать конденсатор как в цепях развязки питания логических микросхем, так и в фильтрах низкой частоты, где нужна умеренная ёмкость при небольших габаритах.
Основные характеристики
- Ёмкость: 1 мкФ
- Допуск ёмкости: ±10 %
- Номинальное напряжение: 16 В
- Диэлектрик: X7R (класс 2)
- Корпус: 0603 (1,6×0,8×0,8 мм)
- Диапазон рабочих температур: от -55 до +125 °C
- Покрытие выводов: NiSn
- Монтаж: SMD
- Серия: CC
Где применяется
- Развязка питания: подавление помех вблизи выводов питания цифровых и аналоговых микросхем
- Фильтрация цепей: сглаживание пульсаций в источниках питания низкой и средней мощности
- Оборудование с расширенным температурным диапазоном: промышленная и автомобильная электроника, где важна стабильность при нагреве
- Компактные платы: устройства с плотной компоновкой компонентов типоразмера 0603
