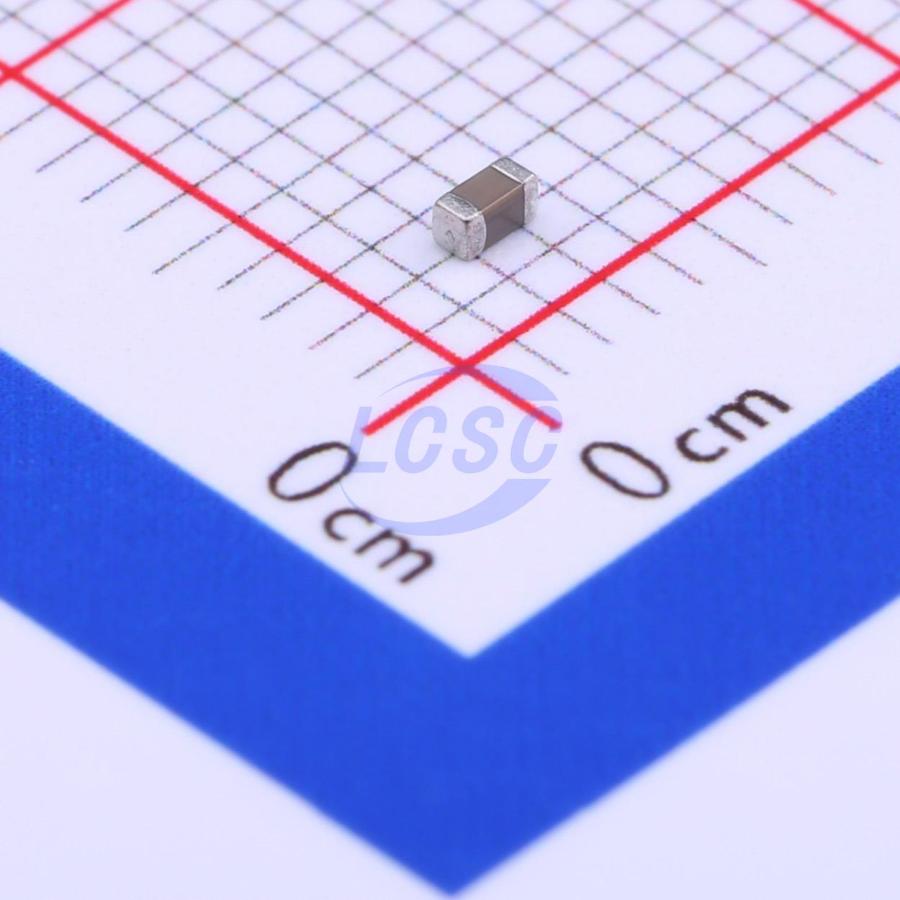

Конденсатор Yageo CC0603KRX5R6BB106 — керамический многослойный конденсатор ёмкостью 10 мкФ на номинальное напряжение 10 В, выполненный в типоразмере 0603 для поверхностного монтажа. Компонент относится к серии CC производителя Yageo и предназначен для накопления и сглаживания заряда в цепях питания и сигнальных цепях компактных электронных устройств.
В качестве диэлектрика применён состав X5R, который сохраняет ёмкость в достаточно широком диапазоне рабочих температур — от −55 до +85 °C, при этом отклонение ёмкости от температуры не превышает ±15 %. Такое сочетание делает конденсатор пригодным для узлов, работающих при заметных перепадах температуры внутри корпуса устройства, где керамика с более узким температурным коэффициентом теряет заявленную ёмкость.
Корпус имеет размеры 1,6 × 0,8 × 0,8 мм с допуском по каждой стороне ±0,20 мм, что важно учитывать при проектировании посадочных мест с плотным расположением компонентов. Выводы выполнены из сплава никель-олово (NiSn), что обеспечивает паяемость стандартными припоями при монтаже оплавлением.
Компонент поставляется на катушках по 4000 штук, что удобно для автоматизированного монтажа на конвейерных линиях сборки печатных плат. Допуск номинальной ёмкости составляет ±10 %, что достаточно для большинства задач развязки и фильтрации, не требующих прецизионного номинала.
Основные характеристики
- Ёмкость: 10 мкФ
- Номинальное напряжение: 10 В
- Допуск ёмкости: ±10 %
- Диэлектрик: X5R
- Отклонение ёмкости по температуре: ±15 %
- Диапазон рабочих температур: от −55 до +85 °C
- Корпус: 0603 (1,6 × 0,8 × 0,8 мм)
- Допуск размеров корпуса: ±0,20 мм по длине, ширине и высоте
- Монтаж: поверхностный (SMD)
- Материал выводов: никель-олово (NiSn)
- Упаковка: катушка по 4000 шт
- Серия: CC (Yageo)
Где применяется
- Цепи питания: развязка и сглаживание пульсаций напряжения рядом с микросхемами
- DC-DC преобразователи: фильтрация выходного и входного напряжения
- Компактные устройства: применение там, где важна малая площадь на плате при плотном монтаже
- Портативная электроника: буферные и развязывающие конденсаторы в узлах с ограниченным пространством
