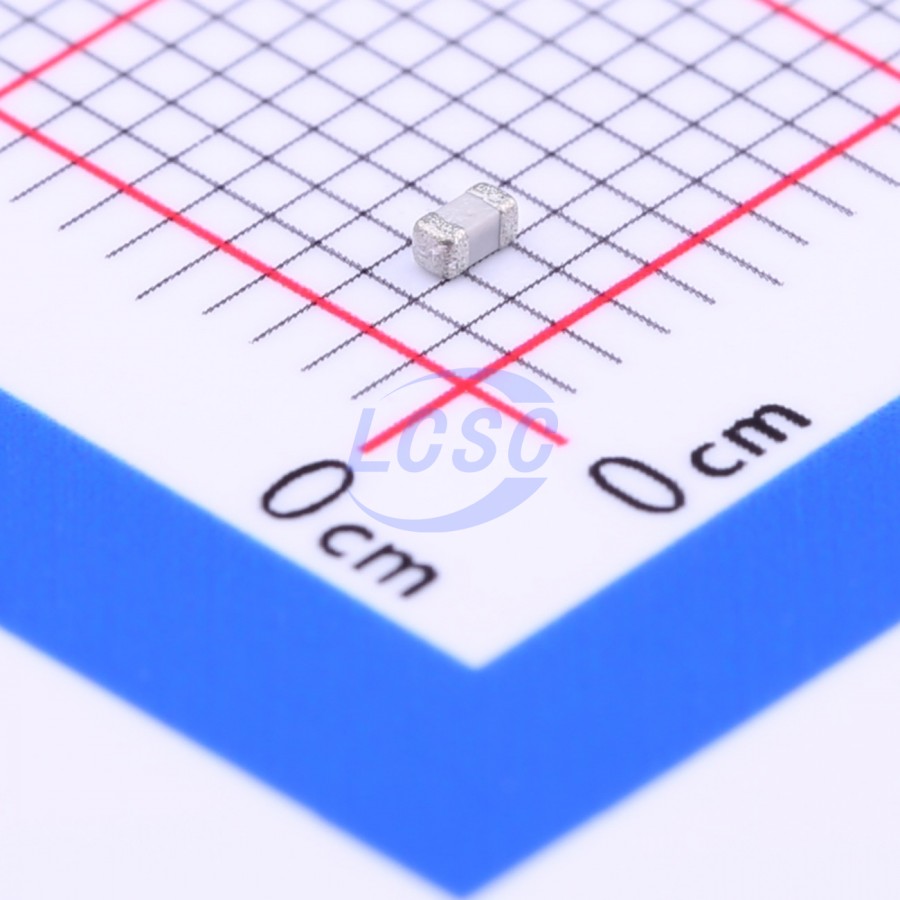

Конденсатор Yageo CC0603KRNPO9BN221 — многослойный керамический конденсатор ёмкостью 220 пФ для поверхностного монтажа. Он выпускается в типоразмере 0603 и рассчитан на рабочее напряжение 50 В. Допуск по ёмкости составляет ±10 %, то есть реальное значение может отличаться от номинала в этих пределах.
Главная особенность этого исполнения — диэлектрик C0G (NP0). Это группа керамики, у которой ёмкость почти не зависит от температуры, приложенного напряжения и времени. Конденсаторы с другими диэлектриками, например X7R или Y5V, в таких условиях заметно меняют ёмкость, а C0G сохраняет номинал. Ценой стабильности становится небольшая ёмкость на единицу объёма: на диэлектрике C0G получают единицы и сотни пикофарад, а не микрофарады.
Небольшая ёмкость в сочетании со стабильностью делает такой конденсатор подходящим для цепей, где номинал влияет на частоту или форму сигнала: в частотозадающих цепях, фильтрах, согласующих звеньях высокочастотных трактов и в нагрузке кварцевых резонаторов. Для сглаживания пульсаций питания в таких количествах он не предназначен, там требуется большая ёмкость.
Типоразмер 0603 хорошо сочетается с автоматической установкой и плотной трассировкой. При ручной пайке и ремонте нужно учитывать малые размеры корпуса и аккуратно обращаться с ним: керамика чувствительна к изгибу платы и резкому перегреву.
Основные характеристики
- Производитель: Yageo
- Тип: многослойный керамический конденсатор
- Ёмкость: 220 пФ
- Допуск: ±10 %
- Номинальное напряжение: 50 В
- Диэлектрик: C0G (NP0)
- Типоразмер: 0603
- Монтаж: поверхностный
Где применяется
- Высокочастотные тракты: согласование и связь по сигналу, где нужна предсказуемая ёмкость.
- Фильтры: частотозадающие звенья, для которых важна стабильность номинала при изменении температуры.
- Генераторы и кварцевые цепи: нагрузочные конденсаторы, влияющие на точность частоты.
- Развязка по высокой частоте: подавление помех вблизи чувствительных выводов микросхем.
