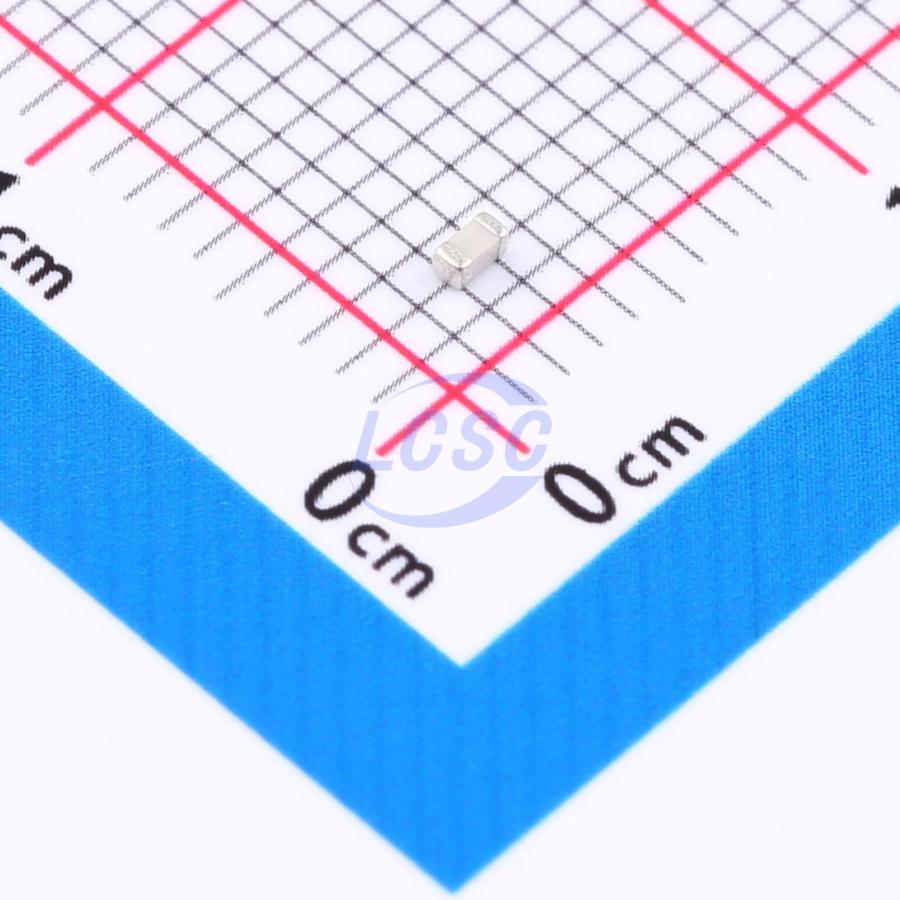

Конденсатор Yageo CC0603FRNPO9BN100 — керамический многослойный конденсатор поверхностного монтажа в корпусе 0603 с диэлектриком NP0 (C0G). Номинальная ёмкость составляет 100 пФ при допуске 1%, что относит компонент к категории точных конденсаторов, а не к конденсаторам общего назначения с широким разбросом параметров.
Диэлектрик NP0/C0G отличается от X5R, X7R и других сегнетоэлектрических составов практически нулевым температурным коэффициентом ёмкости и отсутствием пьезоэлектрического эффекта: ёмкость не меняется заметно при изменении температуры и не зависит от механических вибраций платы. Такое поведение делает конденсатор предсказуемым элементом в схемах, где важна повторяемость частотных характеристик от партии к партии.
Диэлектрик этого класса также характеризуется низкими диэлектрическими потерями на высоких частотах, поэтому конденсатор сохраняет добротность в резонансных цепях лучше, чем компоненты на керамике X5R или X7R того же типоразмера. Ёмкость 100 пФ — распространённое значение для контуров и фильтров, работающих в диапазоне от единиц до сотен мегагерц.
Исполнение CC0603FRNPO9BN100 фиксирует конкретное сочетание параметров этой серии Yageo: типоразмер 0603, диэлектрик NP0, ёмкость 100 пФ и допуск 1%. Корпус 0603 крупнее, чем 0402, что облегчает монтаж без потери компактности, характерной для более мелких SMD-конденсаторов.
Основные характеристики
- Ёмкость: 100 пФ
- Допуск: 1%
- Диэлектрик: NP0 (C0G)
- Корпус: 0603
- Монтаж: SMD
Где применяется
- Высокочастотные фильтры и колебательные контуры: стабильность ёмкости важна для повторяемости частотных характеристик устройства
- Цепи согласования в РЧ-трактах: точный допуск 1% позволяет подбирать импеданс без последующей подстройки
- Времязадающие цепи генераторов: низкий температурный коэффициент NP0 снижает уход частоты при нагреве схемы
- Измерительная аппаратура: применяется как компенсационный или развязывающий конденсатор там, где недопустим дрейф параметров
