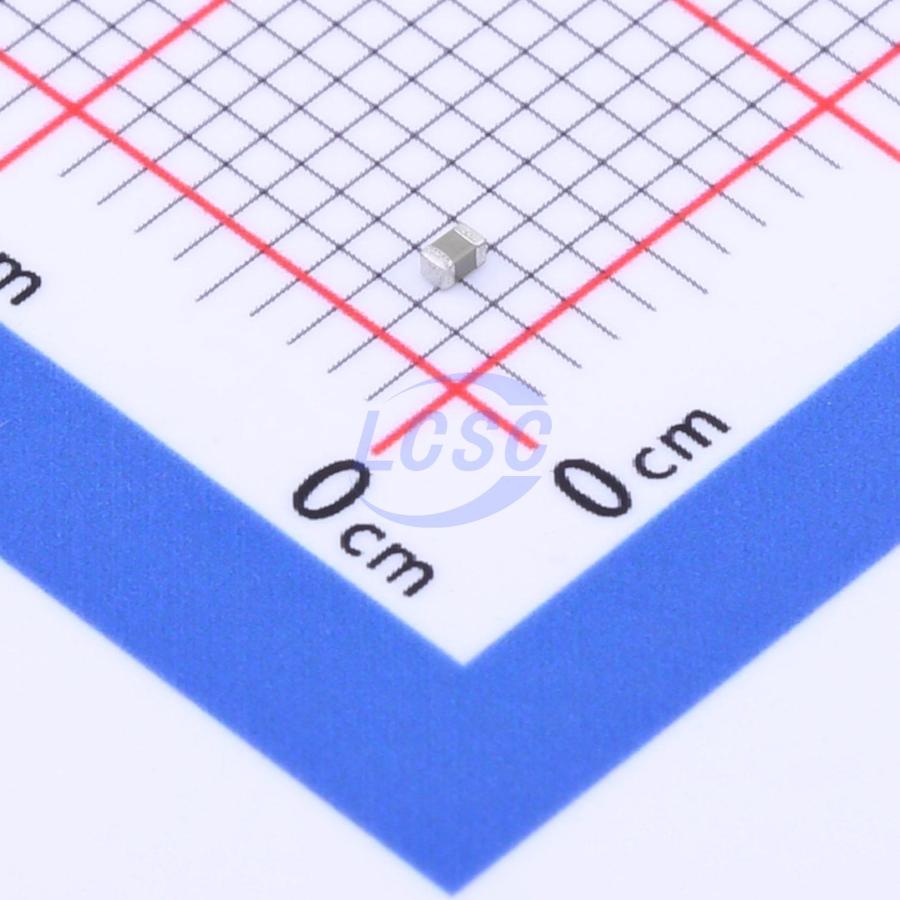

Конденсатор Yageo CC0402MRX5R6BB106 — керамический многослойный конденсатор поверхностного монтажа в корпусе 0402 с диэлектриком X5R. Номинальная ёмкость — 10 мкФ при допуске 20% и номинальном напряжении 10 В, что делает компонент одним из самых плотных по ёмкости среди конденсаторов такого малого типоразмера.
Диэлектрик X5R относится к сегнетоэлектрическому классу керамики: он обеспечивает высокую удельную ёмкость на единицу объёма, но заметно уступает NP0/C0G в стабильности — ёмкость меняется с температурой и приложенным напряжением. Для задач развязки питания и общей фильтрации это не критично, поэтому X5R остаётся основным выбором там, где нужно разместить большую ёмкость в миниатюрном корпусе.
Рабочее напряжение 10 В ограничивает применение конденсатора низковольтными цепями — питанием логики, интерфейсных микросхем и цифровых узлов, где напряжение питания обычно не превышает нескольких вольт. Допуск 20% типичен для конденсаторов развязки: в этой роли важна суммарная ёмкость на шине питания, а не точное значение отдельного компонента.
Исполнение CC0402MRX5R6BB106 фиксирует конкретную комбинацию параметров серии CC от Yageo — типоразмер 0402, ёмкость 10 мкФ, диэлектрик X5R и напряжение 10 В. Компактный корпус 0402 позволяет ставить такие конденсаторы группами рядом с выводами питания микросхем без существенного увеличения площади платы.
Основные характеристики
- Ёмкость: 10 мкФ
- Допуск: 20%
- Диэлектрик: X5R
- Номинальное напряжение: 10 В
- Корпус: 0402
- Монтаж: SMD
Где применяется
- Развязка цепей питания: снижает импеданс шины питания вблизи выводов микросхем и подавляет высокочастотные помехи
- Фильтрация напряжения питания: применяется рядом с преобразователями напряжения и логическими узлами
- Компактные устройства: типоразмер 0402 востребован в носимой электронике и модулях с ограниченной площадью платы
- Многоканальные цифровые схемы: групповая установка рядом с каждым потребителем питания снижает просадки напряжения при переключениях
