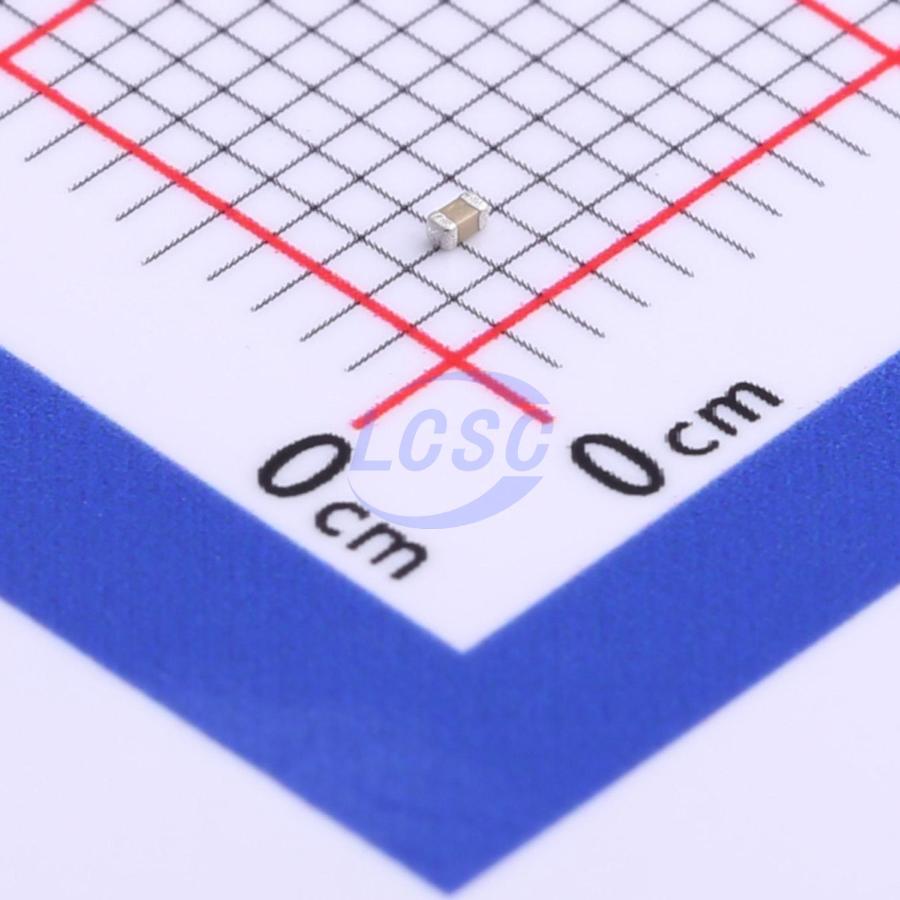

Конденсатор Yageo CC0402KRX7R9BB152 — керамический конденсатор ёмкостью 1.5 нФ на номинальное напряжение 50 В, выполненный в типоразмере 0402 для поверхностного монтажа. Диэлектрик X7R обеспечивает сравнительно стабильную ёмкость при изменении температуры и приложенного напряжения, в отличие от диэлектриков класса NP0/C0G с более узким рабочим диапазоном или Y5V с заметно большим уходом параметров.
Допуск по ёмкости у данного исполнения — 10%, что достаточно для типовых задач развязки и фильтрации, где точное значение ёмкости не критично. Корпус размером 1.0 × 0.5 × 0.5 мм относится к числу самых компактных среди широко используемых типоразмеров, что позволяет размещать компонент на плотно скомпонованных платах рядом с выводами микросхем без увеличения длины проводников.
Выводы конденсатора выполнены по никель-барьерной технологии с оловянным покрытием (NiSn), что обеспечивает надёжную паяемость и устойчивость соединения при термоциклировании в процессе пайки и последующей эксплуатации. Рабочий температурный диапазон составляет от -55 до +125°C, что покрывает как бытовую, так и часть промышленной техники.
Конденсатор относится к серии CC производства Yageo и предназначен для монтажа автоматическими установщиками компонентов на печатные платы. Благодаря сочетанию малого размера и диэлектрика X7R компонент подходит для применения там, где важны одновременно стабильность ёмкости и экономия места на плате.
Основные характеристики
- Ёмкость: 1.5 нФ
- Допуск: 10%
- Номинальное напряжение: 50 В
- Диэлектрик: X7R
- Типоразмер: 0402
- Размеры: 1.0 × 0.5 × 0.5 мм
- Материал выводов: никель-барьерное покрытие с оловом (NiSn)
- Рабочая температура: от -55 до +125°C
- Монтаж: SMD
- Серия: CC (Yageo)
Где применяется
- Цепи развязки по питанию: подавление высокочастотных помех рядом с выводами питания микросхем
- Фильтрующие цепи: формирование частотных фильтров совместно с резисторами и индуктивностями
- Компактные платы: применение там, где типоразмер 0402 позволяет плотно расположить компоненты
- Оборудование с широким температурным диапазоном: устройства, эксплуатируемые при отрицательных и повышенных температурах
Специалисты Азияторга подберут нужный номинал конденсатора CC0402KRX7R9BB152, предложат аналог при отсутствии позиции на складе и рассчитают срок поставки. Заявку отправляйте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
