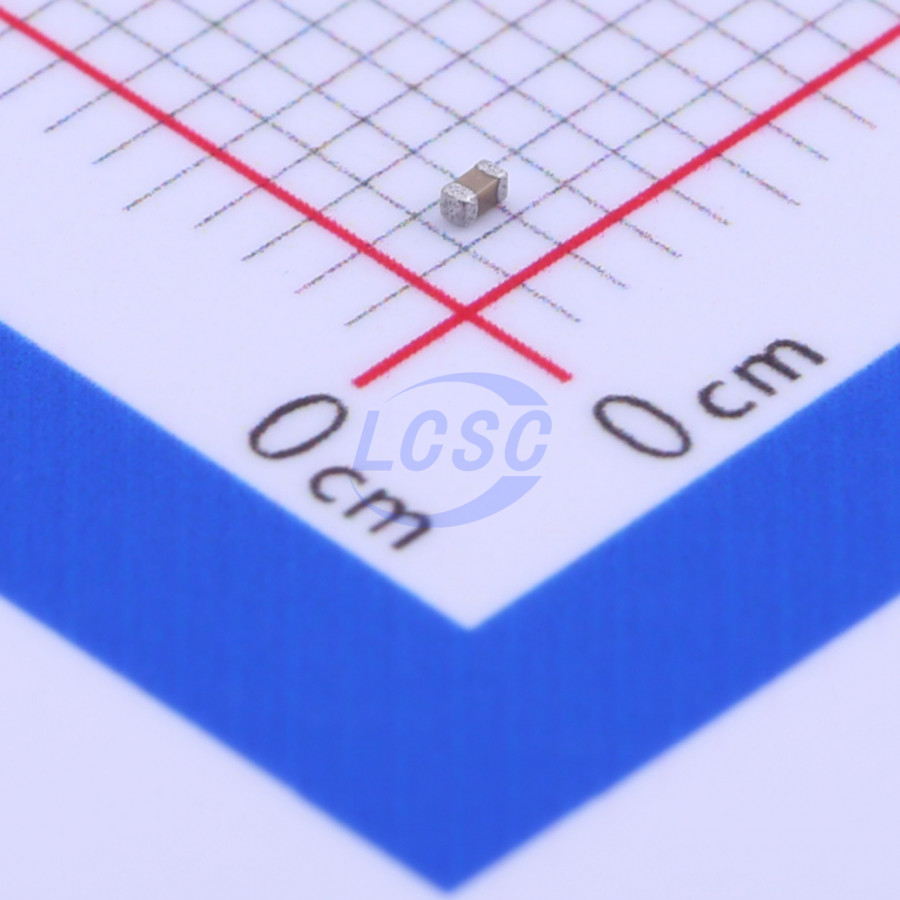

Конденсатор Yageo CC0402KRX7R7BB103 — керамический многослойный конденсатор ёмкостью 10 нФ, предназначенный для поверхностного монтажа на печатные платы. Диэлектрик X7R обеспечивает умеренную зависимость ёмкости от температуры и рабочего напряжения, что делает конденсатор пригодным для типовых задач фильтрации и блокировки в аналоговых и цифровых цепях, где важна стабильность параметров в рабочем диапазоне температур, а не предельно высокая точность ёмкости.
Диэлектрик X7R относится к классу II керамических диэлектриков и сохраняет ёмкость в пределах нормированного отклонения при изменении температуры от -55 до +125 °C. По стабильности он уступает диэлектрикам класса I, таким как NP0/C0G, за счёт нелинейной зависимости ёмкости от приложенного напряжения, но превосходит их по ёмкостной плотности при том же размере корпуса. Для типовых задач развязки питания и подавления помех такого уровня стабильности достаточно, и переплачивать за более дорогой диэлектрик нет необходимости.
Допуск по ёмкости составляет 10 %, что покрывает большинство схем развязки и фильтрации, где точное значение ёмкости не критично для работы схемы, в отличие от времязадающих или резонансных цепей. Номинальное рабочее напряжение — 16 В, поэтому конденсатор подходит для низковольтных цепей — логических линий, интерфейсных шин и вторичных цепей источников питания, где рабочее напряжение не приближается к предельному значению.
Корпус 0402 — один из самых компактных стандартных типоразмеров для многослойных керамических конденсаторов, что позволяет использовать компонент на платах с высокой плотностью монтажа, включая мобильные устройства и компактные модули. Монтаж поверхностный, компонент устанавливается автоматическими линиями пайки без предварительной подготовки выводов, что снижает трудоёмкость сборки при больших партиях плат.
Основные характеристики
- Ёмкость: 10 нФ (0,01 мкФ)
- Допуск: 10 %
- Диэлектрик: X7R
- Номинальное напряжение: 16 В
- Корпус: 0402
- Монтаж: SMD
Где применяется
- Развязка питания: блокировочный конденсатор рядом с выводами питания микросхем
- Фильтрация помех: подавление высокочастотных наводок в цифровых и аналоговых цепях
- Компактные модули: применение на платах с плотным монтажом — мобильные устройства, носимая электроника
- Интерфейсные цепи: развязка низковольтных линий передачи данных
Специалисты «Азияторга» подберут конденсатор под конкретную схему, предложат аналог при отсутствии нужного номинала на складе и рассчитают срок поставки. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
