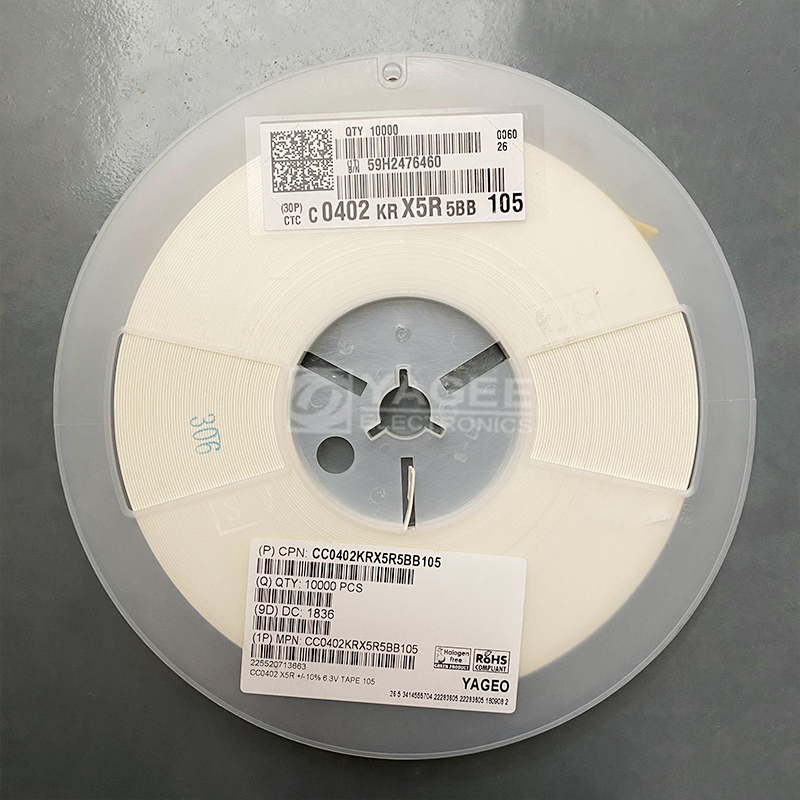

Конденсатор Yageo CC0402KRX5R5BB105 — керамический многослойный конденсатор номинальной емкостью 1 мкФ и рабочим напряжением 6,3 В, выполненный в корпусе типоразмера 0402 для поверхностного монтажа. Диэлектрик X5R обеспечивает сочетание относительно высокой емкости и компактных размеров корпуса, что типично для конденсаторов этого класса диэлектрика.
Допуск на емкость составляет 10 %, поэтому фактическое значение может отклоняться от номинала в обе стороны в пределах этой величины. Рабочий диапазон температур — от -55 до +85 °C, в этих пределах диэлектрик сохраняет заявленные параметры без деградации емкости, характерной для более дешёвых типов диэлектриков при нагреве или охлаждении.
Корпус 0402 имеет длину 1,0 мм и ширину 0,5 мм при толщине 0,5 мм — такой размер применяется там, где плотность размещения компонентов на плате высока и место под пассивные элементы ограничено. Выводы выполнены с покрытием NiSn (никель с оловянным покрытием), что обеспечивает паяемость стандартными припоями при автоматизированном монтаже.
Компонент относится к общего назначения конденсаторам без полярности и без специальных требований к ориентации при установке. Рабочее напряжение 6,3 В ограничивает область использования цепями с соответствующим уровнем питания — превышение этого значения недопустимо и сокращает срок службы конденсатора.
Основные характеристики
- Емкость: 1 мкФ
- Допуск: 10 %
- Номинальное напряжение: 6,3 В
- Диэлектрик: X5R
- Корпус: 0402
- Диапазон рабочих температур: от -55 до +85 °C
- Длина / ширина / толщина: 1,0 / 0,5 / 0,5 мм
- Материал выводов: NiSn
- Монтаж: поверхностный (SMD)
Где применяется
- Развязка питания: сглаживание пульсаций напряжения в цепях питания цифровых и аналоговых узлов
- Фильтрация сигналов: подавление высокочастотных помех в трактах передачи данных
- Компактные устройства: платы с высокой плотностью монтажа, где корпус 0402 позволяет разместить больше компонентов на той же площади
- Портативная электроника: цепи с ограниченным напряжением питания до 6,3 В
Специалисты Азияторга подберут конденсатор Yageo CC0402KRX5R5BB105 под конкретную схему, предложат аналог при необходимости и рассчитают срок поставки из Китая. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
