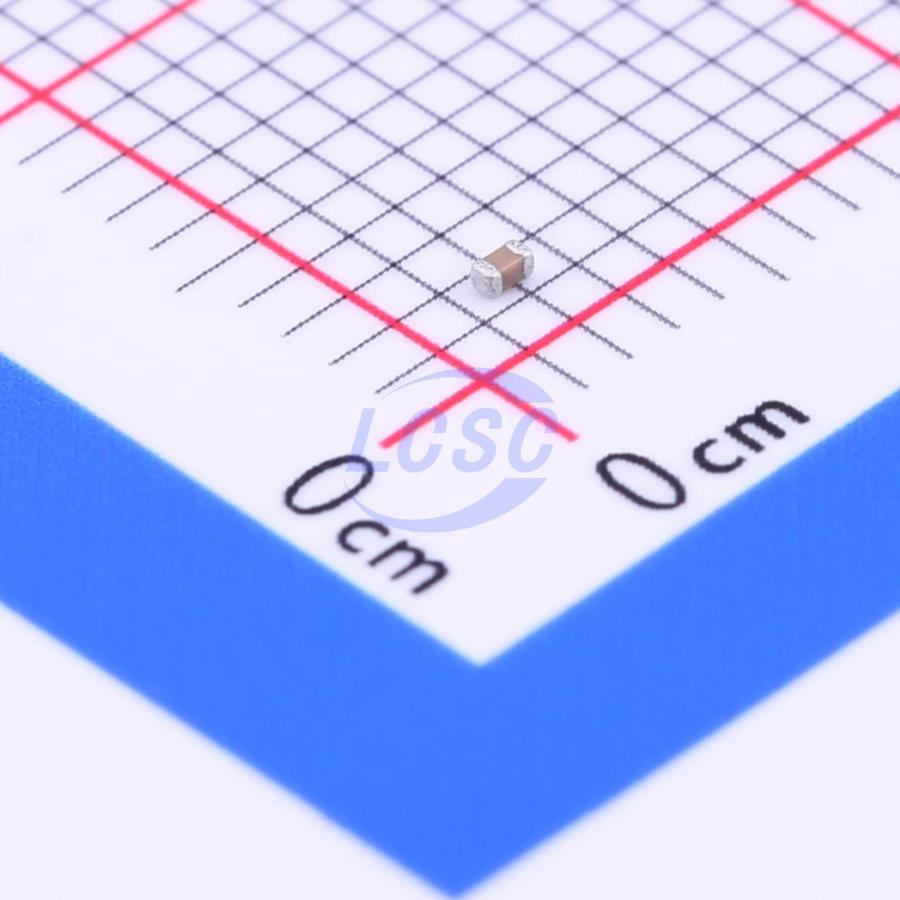

Конденсатор Yageo CC0402JRX7R9BB103 — многослойный керамический конденсатор (MLCC) в типоразмере 0402 на номинальную ёмкость 10 нФ. Компонент предназначен для поверхностного монтажа и применяется в цепях развязки по питанию, фильтрации помех и связи сигналов там, где важны малые габариты и предсказуемое поведение ёмкости при нагреве платы.
Диэлектрик конденсатора — керамика класса X7R, которая держит ёмкость в пределах ±15% во всём рабочем диапазоне температур от −55 до +125 °C. Это отличает его от конденсаторов с диэлектриками класса Y5V или Z5U, у которых отклонение ёмкости от температуры выражено сильнее. Выводы выполнены из сплава NiSn, что обеспечивает паяемость по стандартным профилям оплавления и совместимость с бессвинцовым монтажом.
Номинальная ёмкость конденсатора — 10 нФ (0.01 мкФ) с допуском 5%, рабочее напряжение — 50 В. Корпус 0402 имеет длину 1.0 мм, ширину и толщину по 0.5 мм, что делает компонент одним из самых компактных в линейке керамических конденсаторов общего применения и удобным для плотного размещения на плате рядом с активными компонентами.
Сочетание диэлектрика X7R, допуска 5% и рабочего напряжения 50 В делает этот конденсатор конденсатором общего назначения, а не прецизионным компонентом для времязадающих или резонансных цепей, где требуются диэлектрики класса C0G/NP0 с более узким допуском.
Основные характеристики
- Ёмкость: 10 нФ (0.01 мкФ)
- Допуск: 5%
- Номинальное напряжение: 50 В
- Диэлектрик: X7R
- Типоразмер корпуса: 0402
- Длина: 1.0 мм
- Ширина: 0.5 мм
- Толщина: 0.5 мм
- Материал выводов: NiSn
- Монтаж: SMD
- Рабочая температура: от −55 до +125 °C
Где применяется
- Цепи питания цифровых и аналоговых микросхем: развязка по питанию рядом с выводами ИС
- Фильтрация высокочастотных помех: подавление наводок в сигнальных и питающих линиях
- Компактные печатные платы: применение там, где размер корпуса 0402 критичен для плотности монтажа
- Связь сигналов по переменному току: разделительная ёмкость в маломощных трактах
