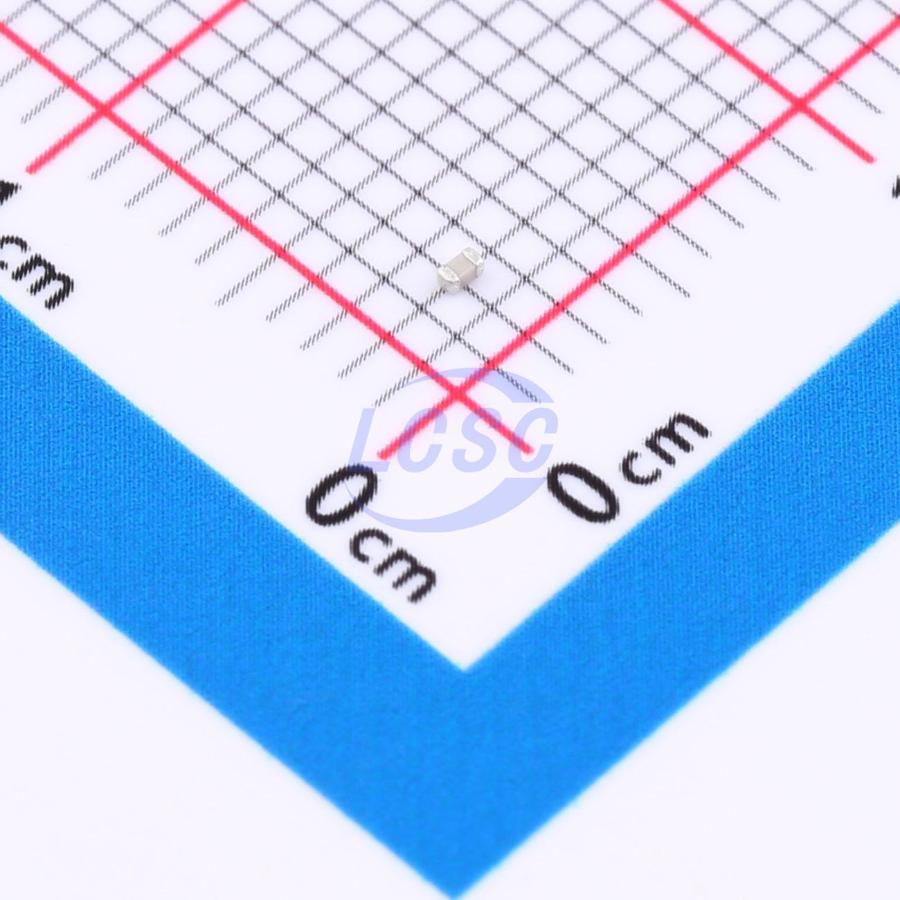

Конденсатор Yageo CC0402JRNPO9BN100 — керамический чип-конденсатор постоянной ёмкости, выполненный по многослойной технологии MLCC. Ёмкость компонента составляет 100 пФ с допуском 5%, номинальное рабочее напряжение — 50 В. Корпус собран в типоразмере 0402 и рассчитан на поверхностный монтаж.
Диэлектрик компонента — состав C0G, также обозначаемый как NP0, относящийся к первому классу керамических диэлектриков по термостабильности. Ёмкость таких конденсаторов почти не зависит от температуры, приложенного напряжения и времени эксплуатации, а диэлектрические потери держатся на низком уровне во всём рабочем диапазоне. Такое поведение принципиально отличает NP0-конденсаторы от компонентов на диэлектриках X5R и X7R, ёмкость которых заметно снижается при нагреве и под напряжением смещения.
Габариты корпуса — длина 1,0 мм, ширина и толщина по 0,5 мм, что соответствует стандартному типоразмеру 0402. Выводы выполнены из никель-оловянного сплава (NiSn): никелевый барьерный слой защищает внутренние электроды от диффузии олова, а слой олова обеспечивает паяемость по бессвинцовым профилям оплавления. Минимальная ширина вывода — 0,4 мм, длина нахлёста контакта — от 0,2 до 0,3 мм, что позволяет устанавливать конденсатор на автоматических линиях поверхностного монтажа с высокой плотностью компоновки.
Рабочее напряжение 50 В и допуск ёмкости 5% делают компонент пригодным для схем, где важна повторяемость параметров от платы к плате. При этом типоразмер 0402 остаётся одним из самых массовых для автоматизированного монтажа, поэтому конденсатор совместим по посадочному месту с широким рядом аналогичных по размеру пассивных компонентов на плате.
Основные характеристики
- Ёмкость: 100 пФ
- Допуск ёмкости: 5%
- Номинальное напряжение: 50 В
- Диэлектрик: C0G (NP0)
- Типоразмер: 0402
- Габариты: 1,0×0,5×0,5 мм
- Материал выводов: NiSn (никель-олово)
- Монтаж: SMD
Где применяется
- Времязадающие и генераторные цепи: стабильность ёмкости NP0 важна для предсказуемой частоты RC- и LC-контуров
- Высокочастотные согласующие цепи: низкие диэлектрические потери сохраняют добротность контура на радиочастотах
- Прецизионные измерительные и опорные узлы: минимальный температурный и вольтовый дрейф ёмкости важен для АЦП и датчиковых схем
- Компактные платы с плотным монтажом: малый типоразмер 0402 экономит место при высокой плотности компоновки
