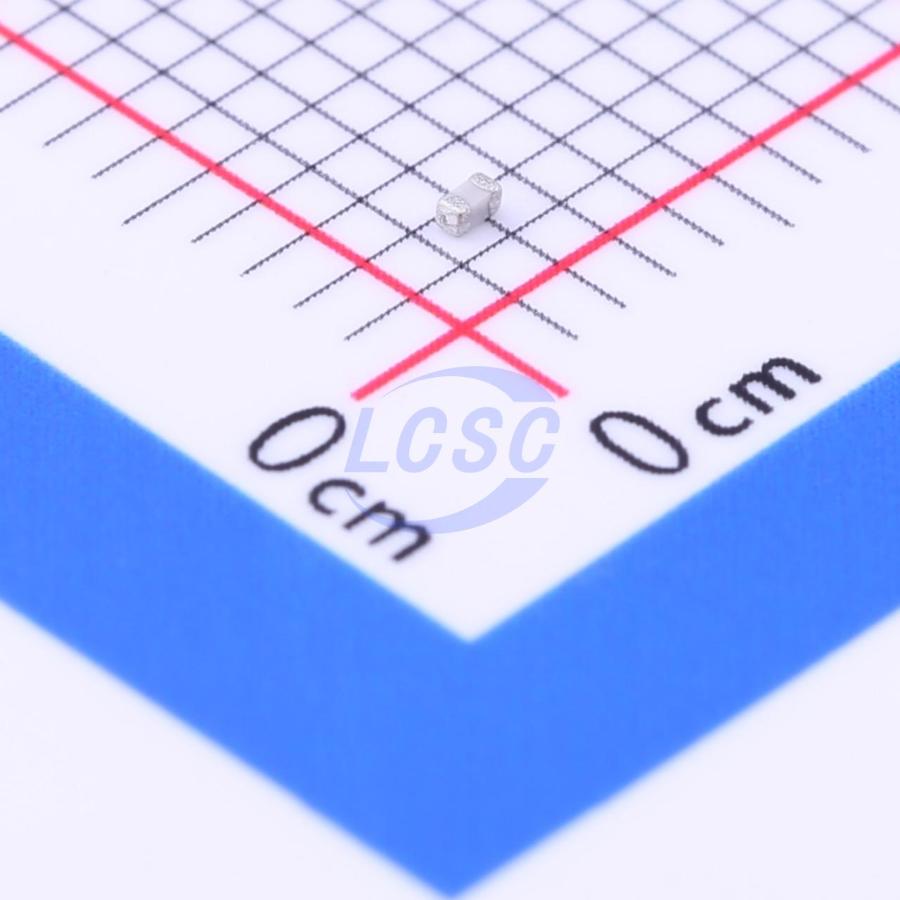

Конденсатор Yageo CC0402FRNPO9BN470 — керамический конденсатор поверхностного монтажа ёмкостью 470 пФ, выполненный в типоразмере 0402 (метрический 1005). Диэлектрик — материал NP0, относящийся к классу 1 керамических диэлектриков и обеспечивающий минимальную зависимость ёмкости от температуры и приложенного напряжения.
Номинальное рабочее напряжение конденсатора — 50 В, допуск по ёмкости ±1%. Сочетание узкого допуска и температурно-стабильного диэлектрика характерно для конденсаторов, которые применяются там, где важна повторяемость ёмкости между экземплярами и её неизменность в рабочем диапазоне температур, а не только сам номинал ёмкости.
Выводы конденсатора выполнены с никель-барьерным покрытием и лужением оловом, состав — безсвинцовый. Габариты компонента — длина 1,0 мм, ширина и толщина по 0,5 мм, с допуском ±0,05 мм по каждому размеру, что типично для миниатюрных чип-конденсаторов и требует точного позиционирования при автоматизированной установке на плату.
Диэлектрик NP0 (иначе — C0G) относится к конденсаторам класса 1: в отличие от диэлектриков класса 2, таких как X7R или Y5V, его ёмкость практически не меняется под действием температуры, времени, механических вибраций и постоянного напряжения смещения. Это делает конденсатор пригодным для точных частотозадающих и времязадающих цепей, а не только для типовой развязки по питанию.
Основные характеристики
- Ёмкость: 470 пФ
- Допуск: ±1%
- Номинальное напряжение: 50 В
- Диэлектрик: NP0 (класс 1)
- Корпус: 0402 (1005 метрический)
- Монтаж: поверхностный (SMD)
- Длина: 1,0 мм ±0,05 мм
- Ширина: 0,5 мм ±0,05 мм
- Толщина: 0,5 мм ±0,05 мм
- Выводы: никель-барьерное покрытие, лужение оловом (безсвинцовый состав)
Где применяется
- Частотозадающие и резонансные цепи: генераторы и колебательные контуры, где важна стабильность ёмкости
- Высокочастотные согласующие цепи: минимальные диэлектрические потери на высоких частотах
- Измерительные и сенсорные схемы: узлы, где температурный дрейф ёмкости искажал бы показания
- Фильтрация и развязка по питанию: цепи малых номиналов с предсказуемым поведением конденсатора
