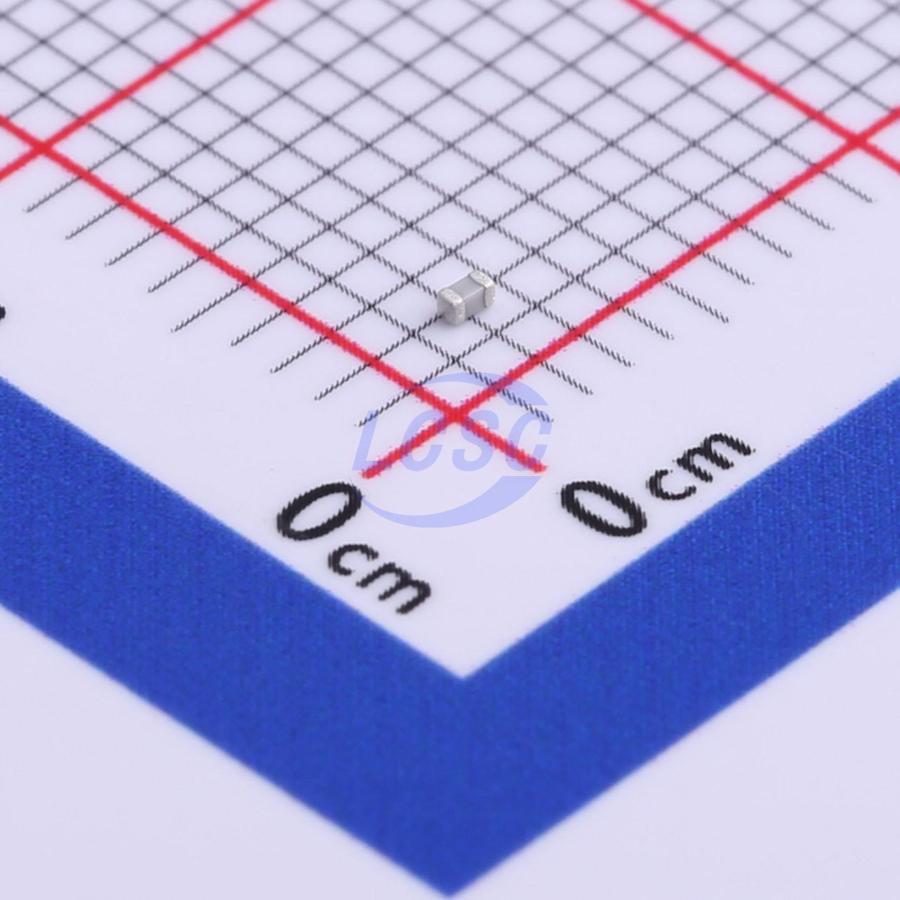

Конденсатор Yageo CC0402KRX7R8BB101 — керамический многослойный конденсатор (MLCC) номиналом 100 пФ, предназначенный для поверхностного монтажа на печатные платы. Компонент относится к серии CC и выпускается в корпусе типоразмера 0402 — одном из самых распространённых форм-факторов для плотного монтажа в компактных устройствах.
В основе конденсатора лежит диэлектрик класса X7R, который сохраняет ёмкость в пределах допуска при изменении температуры и приложенного напряжения. Это отличает его от диэлектриков класса Y5V или Z5U, у которых ёмкость сильнее проседает при нагреве или под нагрузкой. Рабочий температурный диапазон компонента — от -55°C до +125°C, что покрывает большинство промышленных применений.
Ёмкость 100 пФ с допуском 10% и номинальное напряжение 25 В делают конденсатор пригодным для маломощных высокочастотных цепей: развязки по питанию, формирования RC-цепочек, подавления помех на входах и выходах логических микросхем. Выводы выполнены по технологии никель-барьер с оловянным покрытием, что обеспечивает надёжную пайку и устойчивость к миграции припоя при повторном оплавлении.
Габариты корпуса — длина 1,0 мм, ширина 0,5 мм, толщина 0,5 мм — соответствуют стандарту типоразмера 0402 и позволяют устанавливать конденсатор на платах с высокой плотностью компонентов, в том числе автоматическим монтажом.
Основные характеристики
- Ёмкость: 100 пФ
- Допуск: 10%
- Номинальное напряжение: 25 В
- Диэлектрик: X7R
- Корпус: 0402 (1,0×0,5×0,5 мм)
- Монтаж: SMD
- Рабочий температурный диапазон: от -55°C до +125°C
- Материал выводов: никель-барьер с оловянным покрытием
Где применяется
- Цепи развязки по питанию: сглаживание пульсаций напряжения рядом с логическими микросхемами и модулями.
- Фильтрация помех: подавление высокочастотных наводок на линиях сигналов и питания.
- RC-цепи и таймеры: формирование постоянных времени в схемах с малыми номиналами ёмкости.
- Компактные устройства: плотный монтаж в портативной и носимой электронике, где важна минимальная площадь на плате.
Специалисты Азияторга подберут конденсатор под конкретную схему, предложат аналог при отсутствии позиции на складе и рассчитают срок поставки из Китая. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
