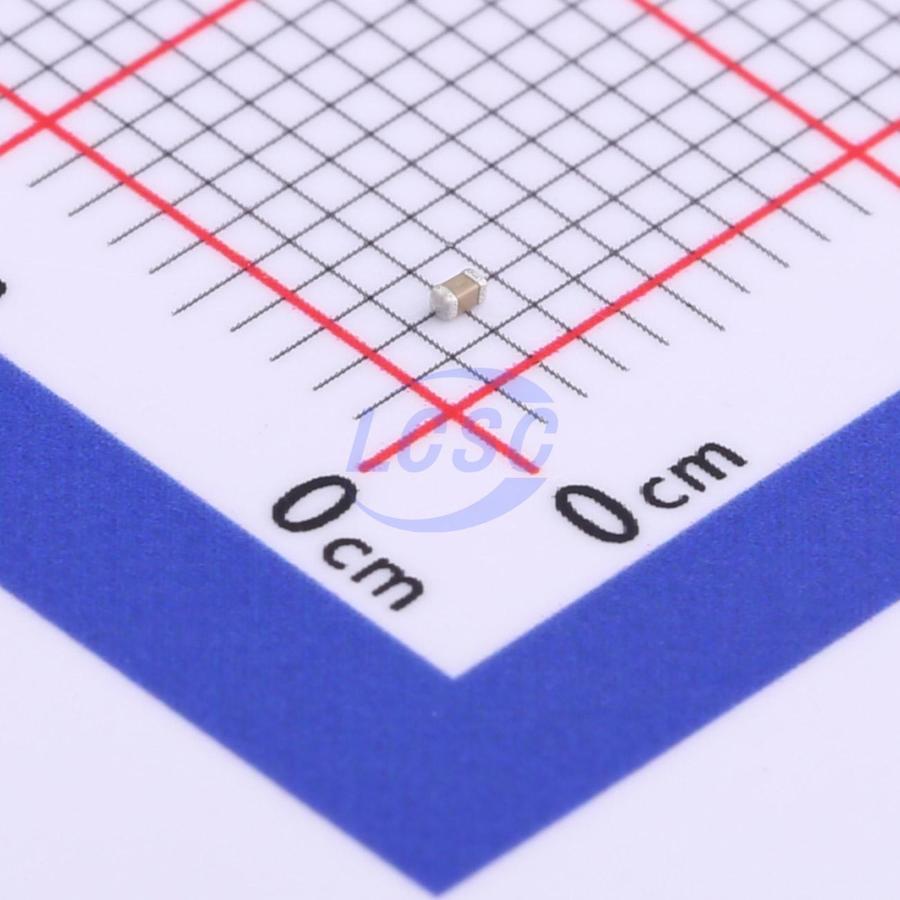

Конденсатор Yageo MLCC YAGEO CC0402 CC0402KRX7R9BB222 представляет собой многослойный керамический конденсатор поверхностного монтажа серии CC в типоразмере 0402. Компонент выполнен с диэлектриком X7R и предназначен для установки в цепях, где требуется стабильная ёмкость при разных температурах и рабочих напряжениях.
Ёмкость конденсатора составляет 2,2 нФ при допуске 10 %, что делает его пригодным для задач фильтрации и развязки, где важна повторяемость параметров партии. Диэлектрик X7R сохраняет ёмкость в широком диапазоне температур с умеренным отклонением, в отличие от диэлектриков класса Y5V или Z5U, поэтому такие конденсаторы применяют там, где важна предсказуемость характеристик, а не только минимальный размер.
Рабочее напряжение компонента — 50 В, что оставляет запас по сравнению с типовыми уровнями питания цифровых и аналоговых узлов на 3,3–24 В. Корпус 0402 и монтаж SMD позволяют устанавливать конденсатор автоматизированным способом на платах высокой плотности, где место под пассивные компоненты ограничено.
CC0402KRX7R9BB222 используется как рядовой элемент обвязки активных микросхем — по цепям питания, в фильтрах нижних частот и в цепях сглаживания пульсаций, где не требуется предельно высокая ёмкость, но важны стабильность и компактность корпуса.
Основные характеристики
- Производитель: Yageo
- Обозначение: CC0402KRX7R9BB222
- Тип: керамический конденсатор
- Ёмкость: 2,2 нФ
- Допуск: 10 %
- Диэлектрик: X7R
- Номинальное напряжение: 50 В
- Корпус: 0402
- Монтаж: SMD
Где применяется
- Цепи питания: развязка и сглаживание пульсаций по шинам питания микросхем
- Фильтрация сигналов: построение простых RC- и LC-фильтров низких частот
- Компактная электроника: платы с плотным монтажом, где важен малый типоразмер корпуса
- Серийное производство: узлы, где требуется стабильность параметров партии при автоматизированной установке
Специалисты Азияторга подберут CC0402KRX7R9BB222 под параметры вашей схемы, предложат аналог при отсутствии позиции на складе и рассчитают срок поставки. Заявку отправляйте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
