Конденсатор Yageo CC0402JRNPO9BN102 — многослойный керамический конденсатор серии NP0 в типоразмере 0402, ёмкостью 1 нФ и номинальным напряжением 50 В. Диэлектрик выполнен по классу C0G (NP0), допуск на ёмкость — 5%, выводы никель-баритер с безсвинцовым покрытием (NiSn), монтаж поверхностный.
Диэлектрик C0G (NP0) практически не меняет ёмкость при изменении температуры и приложенного напряжения: температурный коэффициент составляет 0±30 ppm/°C, а рабочий диапазон температур — от −55 до +125°C. Такая стабильность и низкие диэлектрические потери отличают этот класс от более распространённых X5R и X7R, где ёмкость плавает заметнее.

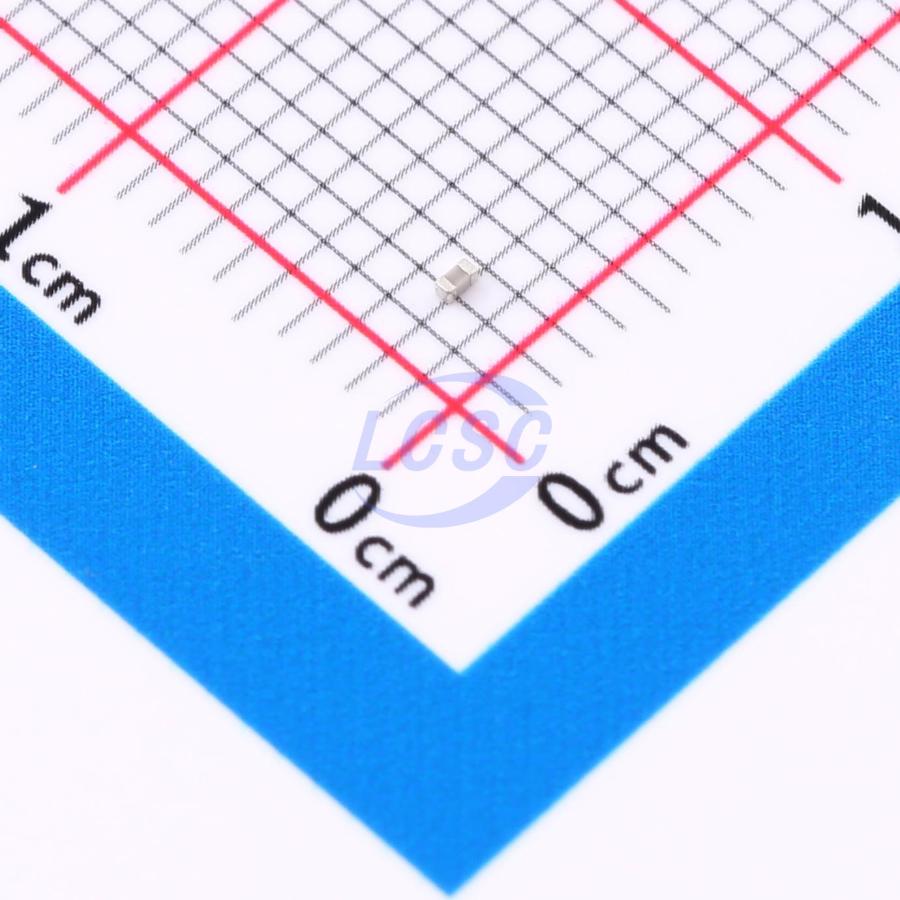

Компонент выполнен в корпусе размером 1,0×0,5 мм при толщине 0,5 мм — типоразмер 0402 рассчитан на плотный автоматический монтаж и пайку оплавлением. Небольшая ёмкость 1 нФ в сочетании со стабильностью параметров делает конденсатор пригодным там, где важна повторяемость номинала от платы к плате, а не только компактность.
Никель-баритерное безсвинцовое покрытие выводов (NiSn) обеспечивает паяемость и совместимость с бессвинцовыми технологическими процессами сборки, принятыми на большинстве современных производств электроники.
Основные характеристики
- Серия: NP0
- Тип диэлектрика: C0G (NP0)
- Ёмкость: 1 нФ
- Допуск: 5%
- Номинальное напряжение: 50 В
- Температурный коэффициент: 0±30 ppm/°C
- Рабочая температура: от −55 до +125°C
- Корпус: 0402 (1,0×0,5×0,5 мм)
- Материал выводов: никель-баритер, безсвинцовое покрытие (NiSn)
- Монтаж: SMD
Где применяется
- Резонансные и колебательные контуры: стабильная ёмкость важна для повторяемости частоты
- Высокочастотные фильтры: низкие потери диэлектрика на радиочастотах
- Температурная компенсация схем: предсказуемое поведение ёмкости при нагреве узла
- Прецизионная аналоговая электроника: узлы, чувствительные к разбросу и дрейфу номинала
