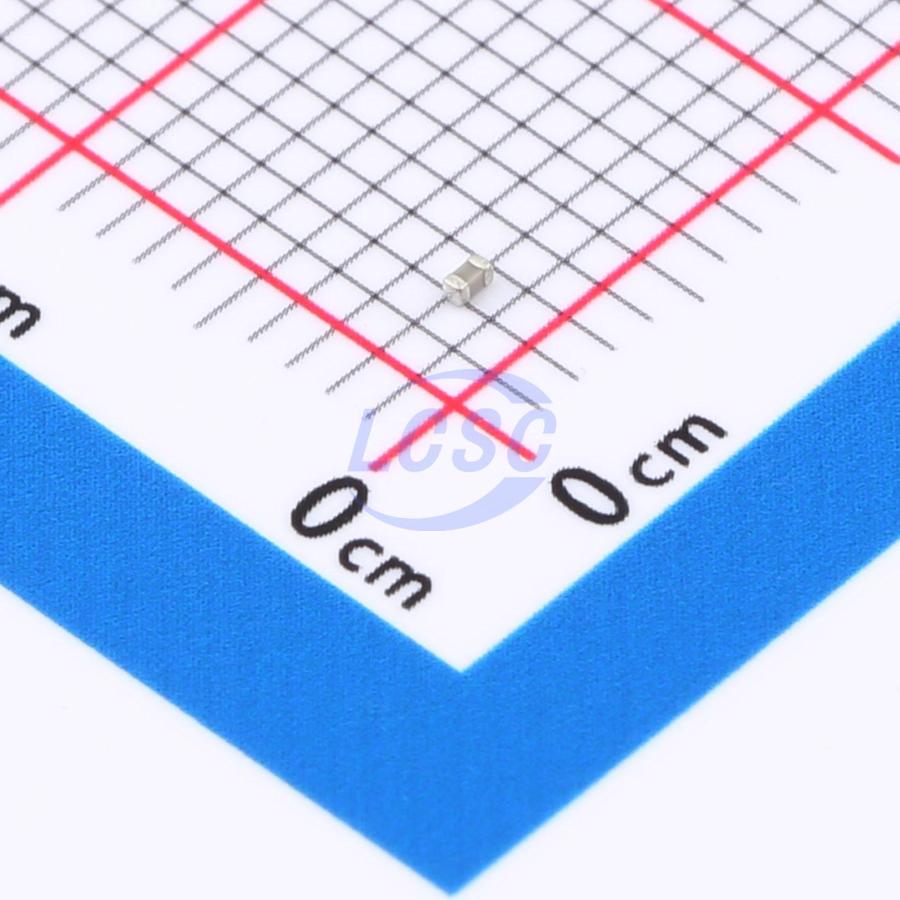

Конденсатор Yageo MLCC YAGEO CC0402 CC0402JRNPO8BN102 — это керамический многослойный чип-конденсатор для поверхностного монтажа. Его ёмкость равна 1 нФ (1000 пФ), допуск ±5%, номинальное напряжение 25 В. Корпус типоразмера 0402 (1005 в метрической системе) имеет длину 1,00 ± 0,05 мм, ширину 0,50 ± 0,05 мм и толщину 0,50 ± 0,05 мм. Деталь входит в серию CC и рассчитана на общее применение.
Особенность исполнения — диэлектрик C0G (NP0). Это керамика класса I, у которой ёмкость практически не зависит от температуры, приложенного напряжения и времени. Потери малы: тангенс угла потерь не превышает 0,10%. Минимальное сопротивление изоляции составляет 10 ГОм. За счёт этого конденсатор подходит для цепей, где важна точность и предсказуемость параметров.
Рабочий диапазон температур — от -55 до +125 °C. Испытания проводятся по методике IEC-60384, а проверка на ресурс выполняется при напряжении 200% от номинального. Конденсаторы поставляются на ленте, стандартная упаковка — 10 000 штук, что удобно для серийного автоматического монтажа.
У такой детали есть и ограничение: ёмкость 1 нФ в корпусе 0402 — это предел для диэлектрика NP0 в столь малом размере, поэтому для больших номиналов придётся выбирать другой диэлектрик с худшей стабильностью. Малый размер корпуса требует аккуратной пайки и точной посадки на площадку, а допуск ±5% нужно учитывать в расчёте частотозадающих цепей.
Основные характеристики
- Производитель: Yageo
- Серия: CC0402
- Ёмкость: 1 нФ
- Допуск ёмкости: ±5%
- Номинальное напряжение: 25 В
- Диэлектрик: C0G (NP0)
- Тангенс угла потерь: не более 0,10%
- Сопротивление изоляции: не менее 10 ГОм
- Рабочая температура: от -55 до +125 °C
- Корпус: 0402 (1005), 1,00 × 0,50 × 0,50 мм
- Монтаж: SMD
Где применяется
- Частотозадающие контуры: генераторы и фильтры, где ёмкость не должна уходить при нагреве.
- Фильтрация сигналов: RC- и LC-фильтры в аналоговых трактах и цепях датчиков.
- Развязка питания: шунтирование выводов микросхем на высоких частотах.
- Компактные платы: портативные устройства и модули связи, где важен малый размер.
