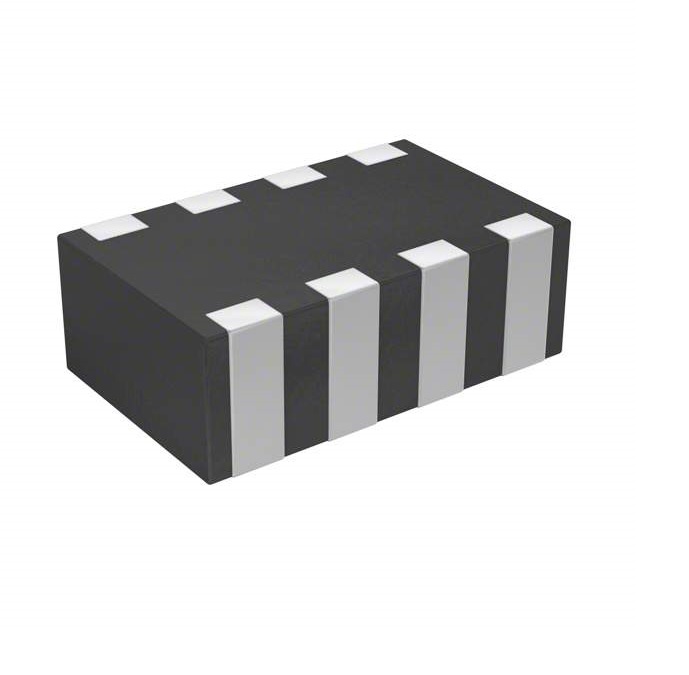

Конденсатор Yageo CA0508KRX7R7BB104 — сборка из четырёх керамических конденсаторов в едином корпусе типоразмера 0508 (эквивалент четырёх конденсаторов 0402) с номинальной ёмкостью каждого элемента 100 нФ и рабочим напряжением 16 В. Компонент изготовлен с диэлектриком X7R, обеспечивающим стабильность параметров в диапазоне от −55 до +125 °C. Применяется в узлах с высокой плотностью монтажа, где требуется разместить несколько параллельных развязывающих конденсаторов в непосредственной близости от вывода питания микросхемы.
Допуск ёмкости ±10 % типичен для керамических конденсаторов общего применения. Каждый элемент сборки работает независимо, но объединены в одном корпусе для удобства монтажа. Коэффициент рассеивания энергии (dissipation factor) не превышает 3,5 % при номинальном напряжении, что обеспечивает низкие потери и минимальный нагрев при работе на повышенных частотах. Изоляционное сопротивление каждого конденсатора не менее 10 ГОм или Rins × Cr ≥ 500 секунд.
Размер корпуса 2,0 × 1,25 × 0,6 мм обеспечивает компактность при установке непосредственно на вывод питания БИС. Выводы покрыты свинцосодержащим оловом (NiSn) на никелевом барьере. Компонент поставляется на эмбоссированной ленте, намотанной на катушку диаметром 7 дюймов (180 мм), совместимой с автоматизированными производственными линиями.
Основные характеристики
Сборка из четырёх конденсаторов по 100 нФ каждый при 16 В, допуск ±10 %, диэлектрик X7R, рабочий диапазон −55 до +125 °C. Компактный корпус 0508 позволяет разместить четыре развязывающих конденсатора на малой площади вблизи вывода питания микросхемы.
Где применяется
- Развязка питания БИС: четыре элемента обеспечивают параллельное разделение импеданса цепи питания на различных частотах
- Высокоплотный монтаж: размещение конденсаторов непосредственно на выводах питания микроконтроллеров и цифровых сигнальных процессоров
- Многоканальные приборы: развязка питания отдельных каналов обработки сигналов
- Портативная электроника: компактное решение для батарейных устройств, где площадь платы критична
