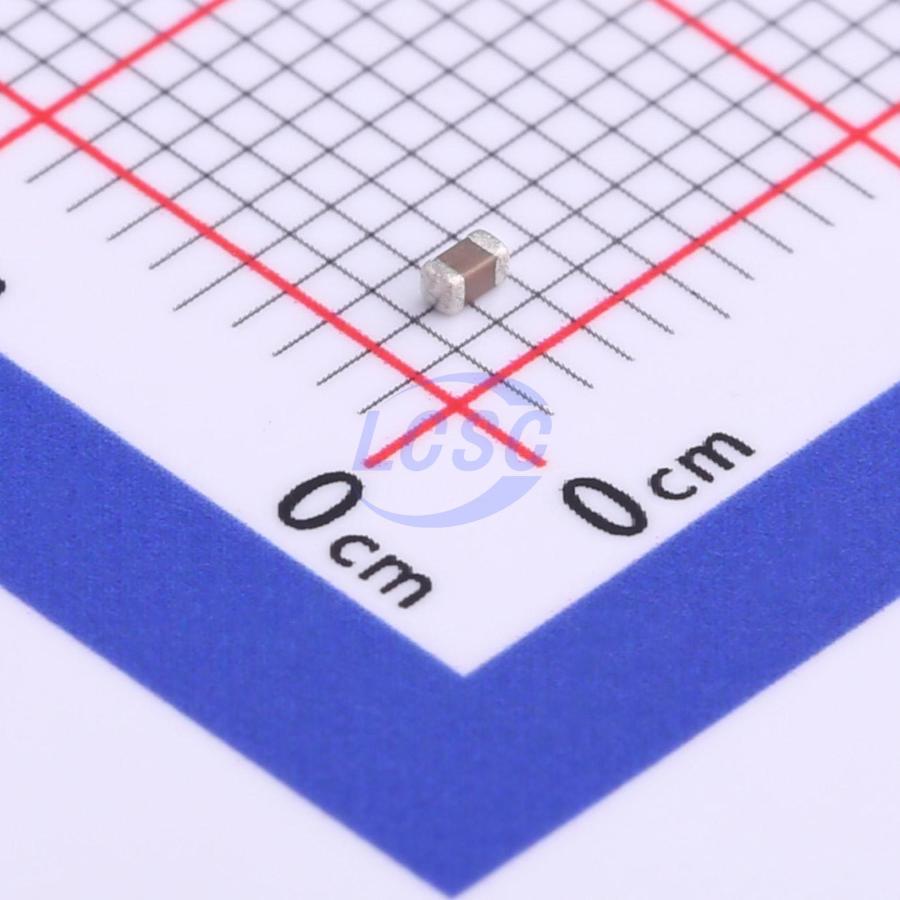

Конденсатор Yageo CC0603ZRY5V9BB104 — многослойный керамический конденсатор (MLCC) ёмкостью 0,1 мкФ в корпусе типоразмера 0603. Компонент выполнен на диэлектрике Y5V и предназначен для поверхностного монтажа в схемах общего назначения, где важны малые габариты и приемлемая ёмкость на единицу объёма.
Диэлектрик Y5V обеспечивает высокую удельную ёмкость, но такая керамика заметно меняет ёмкость при изменении температуры: производитель нормирует отклонение от +22% до -82% относительно номинала в рабочем диапазоне. Дополнительно допуск самого номинала составляет от -20% до +80%. Из-за этого конденсатор подходит для развязки и фильтрации, но не для схем, где важна точность или стабильность ёмкости.
Номинальное рабочее напряжение — 50 В, диапазон рабочих температур — от -30°C до +85°C. Сопротивление изоляции — не менее 10 ГОм либо произведение сопротивления на ёмкость не менее 500 с, в зависимости от того, какое значение достигается раньше. Коэффициент рассеяния при напряжении от 25 В не превышает 9%, что типично для конденсаторов данного класса диэлектрика.
Монтаж — поверхностный, выводы выполнены из безсвинцового сплава NiSn. Габариты компонента — 1,6×0,8×0,8 мм, что соответствует стандартному корпусу 0603 и позволяет устанавливать конденсатор на платы высокой плотности монтажа наравне с другими SMD-компонентами серии CC.
Основные характеристики
- Ёмкость: 0,1 мкФ
- Допуск ёмкости: от -20% до +80%
- Номинальное напряжение: 50 В
- Диэлектрик: Y5V
- Изменение ёмкости при нагреве: от +22% до -82%
- Диапазон рабочих температур: от -30°C до +85°C
- Коэффициент рассеяния: не более 9% при напряжении от 25 В
- Сопротивление изоляции: не менее 10 ГОм или R×C ≥500 с
- Корпус: 0603 (1,6×0,8×0,8 мм)
- Покрытие выводов: NiSn, безсвинцовое
- Тип: многослойный керамический конденсатор
Где применяется
- Развязка по питанию: сглаживание бросков тока рядом с цифровыми и аналоговыми микросхемами
- Фильтрация помех: подавление высокочастотных наводок в цепях общего назначения
- Блокировочные цепи: разделение постоянной и переменной составляющей сигнала
- Компактные платы: применение там, где важны малые габариты, а не точность ёмкости
Специалисты «Азияторга» подберут конденсатор нужной ёмкости и типоразмера, предложат аналог при отсутствии позиции на складе и рассчитают срок поставки под заказ. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
