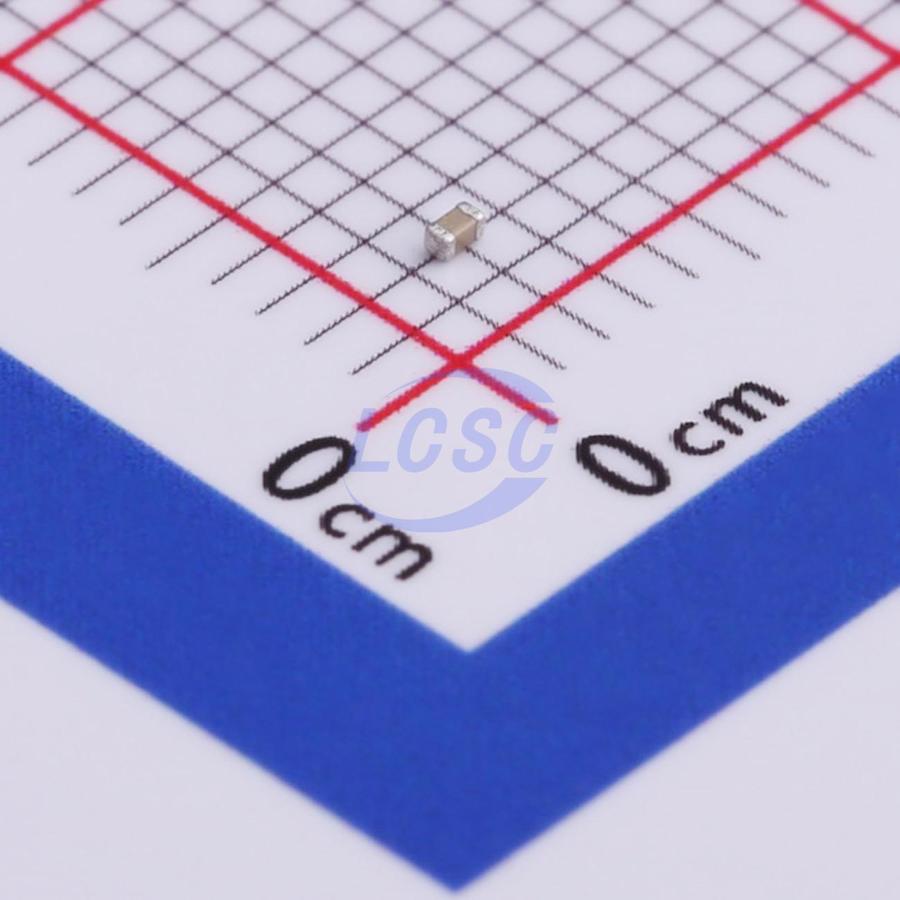

Конденсатор Yageo CC0402JRX7R9BB222 — керамический многослойный конденсатор для поверхностного монтажа типоразмера 0402. Ёмкость компонента составляет 2,2 нФ, что соответствует коду 222 в обозначении. Конденсатор используется как элемент фильтрации и развязки в цепях питания, а также в схемах общего назначения, где требуется стабильный номинал в компактном корпусе.
В основе компонента лежит диэлектрик X7R — материал, сохраняющий ёмкость в широком диапазоне температур от -55 до +125 °C с ограниченным отклонением от номинала. Такое сочетание делает конденсатор пригодным для применения в устройствах, работающих при переменной температуре окружающей среды, включая промышленную и автомобильную электронику, где важна предсказуемость параметров при нагреве или охлаждении платы.
Данное исполнение выпускается с допуском по ёмкости 5% и номинальным напряжением 50 В — запас по напряжению, достаточный для большинства низковольтных цепей на 3,3–24 В с учётом пульсаций. Выводы конденсатора выполнены из никеля с оловянным покрытием, что обеспечивает надёжное паяное соединение при монтаже методом оплавления и устойчивость контактов к окислению при хранении.
Корпус 0402 (в метрической системе — 1005) имеет размеры 1,0×0,5×0,5 мм, что позволяет размещать компонент на платах с высокой плотностью монтажа, включая многослойные платы портативной аппаратуры. Малые габариты сочетаются со стандартными для серии CC электрическими характеристиками, поэтому конденсатор можно использовать как прямую замену аналогичных позиций других производителей с тем же номиналом и типоразмером.
Основные характеристики
- Ёмкость: 2,2 нФ
- Допуск: 5%
- Номинальное напряжение: 50 В
- Диэлектрик: X7R
- Корпус: 0402 (1005 метрический)
- Диапазон рабочих температур: от -55 до +125 °C
- Материал выводов: никель с оловянным покрытием
- Монтаж: поверхностный (SMD)
- Размеры: 1,0×0,5×0,5 мм
Где применяется
- Цепи питания: развязка и фильтрация помех по шинам питания микросхем
- Компактная электроника: платы с плотным монтажом, где важны малые габариты компонентов
- Промышленная аппаратура: устройства, эксплуатируемые при перепадах температуры
- Схемы общего назначения: блокировочные и сглаживающие конденсаторы в аналоговых и цифровых узлах
Специалисты «Азияторга» подберут конденсатор Yageo CC0402JRX7R9BB222 под конкретную схему, предложат аналог при отсутствии позиции на складе и рассчитают срок поставки под заказ. Заявку можно направить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
