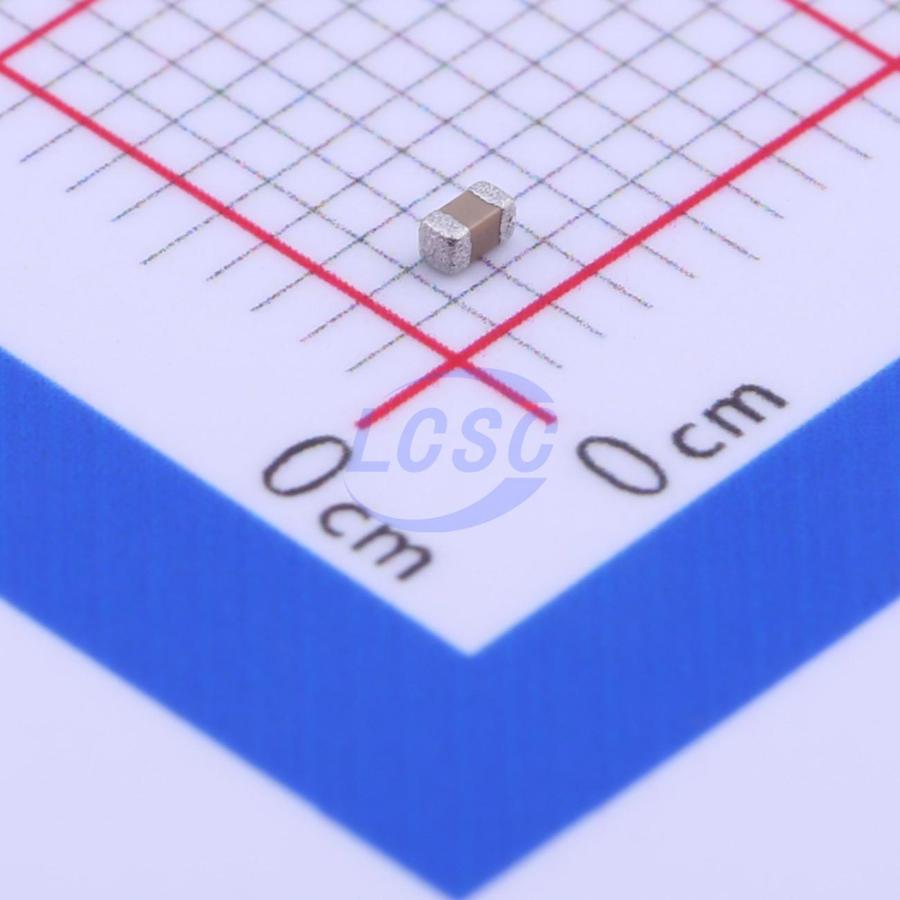

Конденсатор Yageo CC0603KRX7R8BB103 — это многослойный керамический чип-конденсатор (MLCC) в типоразмере 0603, номинальной ёмкостью 10 нФ (0,01 мкФ) и допуском ±10%. Рабочее напряжение компонента — 25 В постоянного тока, диэлектрик — X7R. Обозначение в конце артикула (103) прямо указывает на номинал ёмкости, а сама конструкция рассчитана на монтаж методом оплавления пасты на плате.
Диэлектрик X7R сохраняет ёмкость в допустимых пределах во всём диапазоне рабочих температур — от -55°C до +125°C, без резких провалов параметров при нагреве платы вблизи силовых компонентов. Габариты корпуса — 1,6 × 0,8 × 0,8 мм, что делает конденсатор компактнее выводных аналогов и удобным для установки на платах с высокой плотностью монтажа. Выводы с покрытием никель-олово (NiSn) обеспечивают надёжную пайку и совместимость со стандартными профилями оплавления, применяемыми при производстве плат.
Ёмкость 10 нФ характерна для задач развязки по питанию на высоких частотах и для формирования простых RC- и фильтрующих цепей, где не требуется большая ёмкость, но важна стабильность во времени и по температуре. Допуск ±10% достаточен для большинства цепей общего назначения, где точный номинал не критичен, а важнее предсказуемое поведение при изменении условий эксплуатации.
Это исполнение — типовой представитель серии CC0603 от Yageo, который отличается от других номиналов линейки именно значением ёмкости 10 нФ и сохраняет остальные параметры серии: типоразмер 0603, диэлектрик X7R, напряжение 25 В.
Основные характеристики
- Типоразмер: 0603 (1608 метрический)
- Ёмкость: 10 нФ (0,01 мкФ)
- Допуск: ±10%
- Диэлектрик: X7R
- Номинальное напряжение: 25 В
- Диапазон рабочих температур: от -55°C до +125°C
- Материал выводов: никель-олово (NiSn)
- Габариты: 1,6 × 0,8 × 0,8 мм
- Тип монтажа: SMD
Где применяется
- Развязка по питанию: подавление высокочастотных помех вблизи выводов микросхем
- Фильтрующие RC-цепи: формирование частотных характеристик в сигнальных трактах
- Промышленная электроника: применение в платах, эксплуатируемых при значительных перепадах температуры
- Бытовая электроника: общего назначения компонент для плотных компоновок плат
