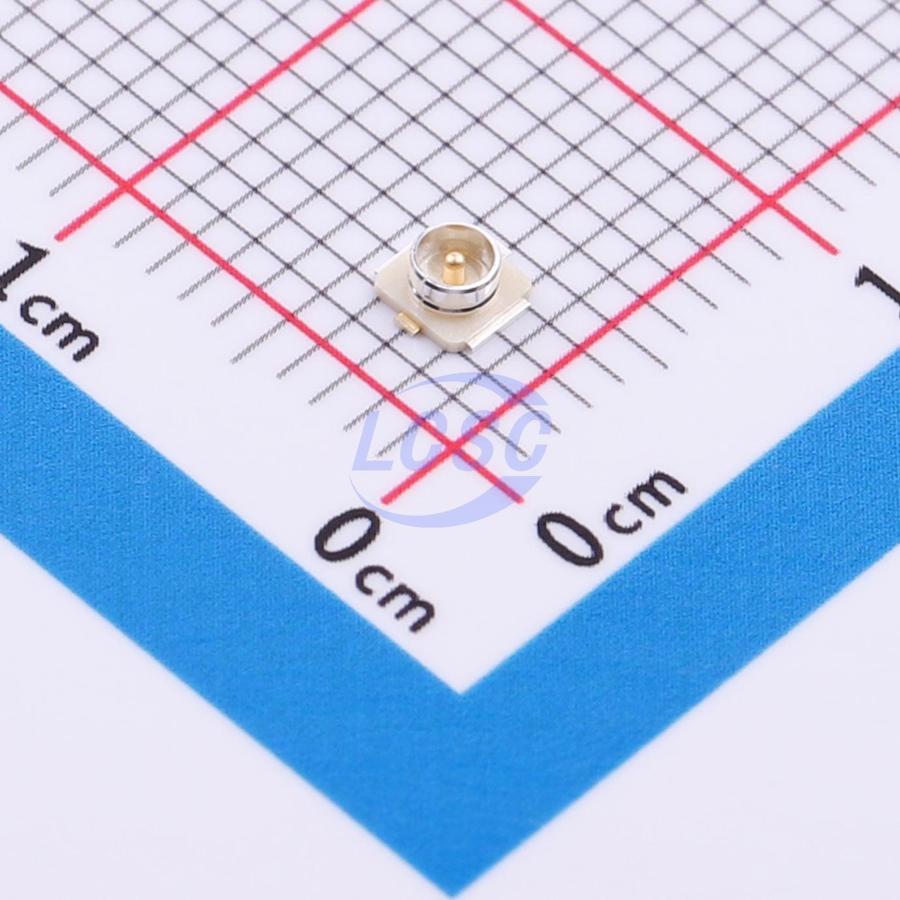

Разъём Hirose U.FL-R-SMT-1 — миниатюрный коаксиальный соединитель для монтажа на печатную плату, применяемый для подключения антенных кабелей и высокочастотных цепей в компактных электронных устройствах. Исполнение поверхностного монтажа позволяет устанавливать разъём автоматическими линиями пайки вместе с остальными компонентами платы, без дополнительных крепёжных отверстий и ручной сборки.
Разъём выполнен в виде розетки прямой ориентации: кабельная часть (вилка) вставляется в него сверху, а не сбоку, что удобно при низкой высоте корпуса устройства. Контактная группа и элементы изоляции рассчитаны на работу в диапазоне частот до 6 ГГц, что перекрывает большинство современных беспроводных стандартов — Wi-Fi, Bluetooth, GPS/ГЛОНАСС, сотовую связь стандартов 2G–4G. Волновое сопротивление тракта — 50 Ом, что соответствует общепринятому стандарту для антенных и радиочастотных линий и не требует согласующих цепей при подключении типового кабеля или пигтейла.
Для изоляции центрального контакта от корпуса использован фторопласт (PTFE) — материал с низкими диэлектрическими потерями и стабильными характеристиками в широком диапазоне температур, что важно для сохранения параметров тракта при нагреве платы во время пайки и последующей эксплуатации. Контактные поверхности покрыты золотом: такое покрытие снижает переходное сопротивление контакта и защищает его от окисления при многократных подключениях кабельной части.
Как многие разъёмы формата U.FL, U.FL-R-SMT-1 рассчитан на ограниченное число циклов сочленения — конструкция замкового механизма миниатюрна и предназначена в первую очередь для одной сборки на производстве, а не для регулярной переустановки кабеля пользователем.
Основные характеристики
- Производитель: Hirose Electric
- Тип разъёма: U.FL, коаксиальный
- Исполнение: розетка
- Ориентация: прямая
- Тип монтажа: поверхностный (SMD)
- Максимальная рабочая частота: 6 ГГц
- Волновое сопротивление: 50 Ом
- Материал изоляции: PTFE (фторопласт)
- Покрытие контактов: золото
Где применяется
- Модули беспроводной связи: подключение антенны к платам Wi-Fi, Bluetooth, GPS/ГЛОНАСС модулей
- Мобильные и портативные устройства: компактное антенное соединение при ограниченной высоте корпуса
- Сетевое оборудование: роутеры, точки доступа и IoT-шлюзы с выносными или встроенными антеннами
- Измерительная и тестовая аппаратура: подключение ВЧ-кабелей и пигтейлов к платам приёмопередатчиков
