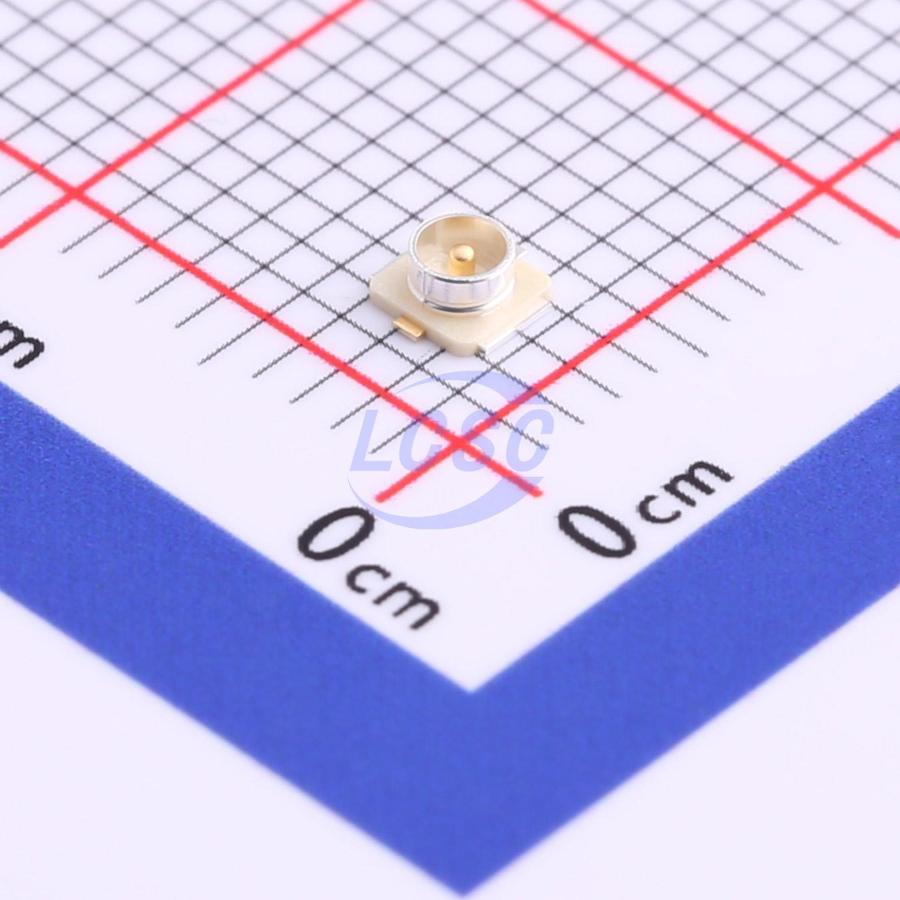

Разъём Hirose U.FL-R-SMT-1 — миниатюрный коаксиальный соединитель типа U.FL для монтажа на печатную плату методом поверхностного монтажа. Компонент используется как ответная часть на плате для подключения тонкого коаксиального кабеля с антенной или выносным радиомодулем и относится к самому распространённому типоразмеру миниатюрных ВЧ-разъёмов, применяемых в компактной беспроводной аппаратуре.
Исполнение U.FL-R-SMT-1 — прямое: кабельная часть подключается перпендикулярно плоскости платы, что позволяет разместить точку подключения антенны рядом с краем корпуса устройства. Разъём выполнен в виде розетки (гнездовой части) и рассчитан на сопряжение с ответным кабельным разъёмом U.FL.
Волновое сопротивление разъёма составляет 50 Ом, что соответствует стандартному тракту передачи ВЧ-сигнала в подавляющем большинстве беспроводных модулей и антенных трактов. Максимальная рабочая частота — 6 ГГц, поэтому разъём подходит не только для диапазонов Wi-Fi и Bluetooth, но и для более высокочастотных применений в пределах этой полосы.
Диэлектрическая изоляция выполнена из фторопласта (PTFE), обеспечивающего стабильные электрические характеристики и устойчивость к нагреву при пайке. Контактные поверхности и корпус разъёма покрыты золотом, что снижает переходное сопротивление контакта и защищает металл от окисления при хранении и эксплуатации.
Основные характеристики
- Тип разъёма: U.FL
- Исполнение: розетка (плата), прямое
- Тип монтажа: поверхностный (SMD)
- Волновое сопротивление: 50 Ом
- Максимальная рабочая частота: 6 ГГц
- Материал диэлектрика: фторопласт (PTFE)
- Покрытие контактов и корпуса: золото
Где применяется
- Модули беспроводной связи: подключение внешней или выносной антенны к Wi-Fi, Bluetooth и GPS-модулям
- Компактные мобильные устройства: экономия места на плате за счёт малого размера разъёма
- Промышленные и IoT-устройства: соединение платы радиомодуля с антенной через тонкий коаксиальный кабель
- Ремонт и модернизация аппаратуры: замена повреждённых антенных разъёмов на платах роутеров и модемов
